牛占平  李利波  王學良  李雷曉

新金集團

摘要：為應對鋼鐵行業加熱爐能耗高、控制精度低、氧化燒損大等共性問題，新金鋼鐵集團于2025年2月啟動“加熱爐燃燒高效節能工藝研究”項目。項目基于阿里云工業大腦平臺，融合大數據、人工智能與先進控制技術，構建了加熱爐能耗優化與智能燃燒控制系統。通過數據建模、參數尋優與邊緣反控集成，實現了空燃比實時優化、爐溫精準控制與煤氣消耗明顯降低。項目于2025年9月完成，投運后自動燒鋼效率達90%，噸鋼煤氣消耗降低30m³/t，板坯頭尾溫差穩定在1070–1100℃，年創造經濟效益超1000萬元，為鋼鐵企業加熱爐智能化、綠色化升級提供了系統解決方案。

關鍵詞：加熱爐；燃燒優化；工業大腦；智能控制；節能降耗；經濟效益

1. 引言

加熱爐作為軋鋼生產線的關鍵熱工設備，其能耗約占工序總能耗的60%-70%。當前，國內多數加熱爐仍依賴人工操作，存在控制精度低、煤氣消耗大、鋼坯氧化燒損嚴重、溫度均勻性差等問題，直接影響軋制效率與生產成本。在“雙碳”目標與智能制造雙重驅動下，實現加熱爐燃燒過程的智能化、精細化控制，已成為鋼鐵行業節能降耗與技術升級的迫切需求。新金集團1380熱軋生產線加熱爐同樣面臨上述挑戰：手動燒鋼導致煤氣單耗偏高，冷熱坯混裝造成在爐時間控制不準，爐溫波動影響板坯加熱質量。為此，公司于2025年2月立項“加熱爐高效節能工藝研究”項目，旨在依托工業互聯網與人工智能技術，構建數據驅動的加熱爐智能燃燒控制系統，實現燃燒過程的高效、穩定與低碳運行。

2. 現狀分析與目標設定

2.1 現狀調查

項目組對原有加熱爐運行數據進行統計分析，識別出以下突出問題：

①能耗居高不下：人工控制空燃比，煤氣燃燒不充分，噸鋼煤氣消耗量大；

②溫度控制精度低：板坯頭尾溫差、截面溫差波動大，影響軋制穩定性；

③自動化水平低：燒鋼操作依賴人工經驗，投運自動化率幾乎為零；

④氧化燒損嚴重：鋼坯在爐時間控制不準，氧化鐵皮生成量增加，成材率降低。

2.2 目標設定

基于現狀，項目設定如下可量化的技術經濟目標：

技術指標：

①自動燒鋼投運率≥90%；

②噸鋼煤氣消耗降低≥30m³/t；

③板坯頭尾溫差控制在1070–1100℃范圍內；

④板坯橫縱向溫差分別≤ 20℃與≤ 30℃。

經濟指標：

①年直接經濟效益 ≥ 1000萬元；

②培養智能化燒鋼技術人才8人。

3. 系統架構與關鍵技術

3.1 總體技術架構

項目采用“云-邊-端”協同的智能化架構，以阿里云工業大腦為核心，邊緣計算為支撐，現場PLC控制系統為基礎，構建了加熱爐燃燒全過程優化與控制系統。

3.2 關鍵技術方案

3.2.1 基于工業大腦的能耗優化模型

在阿里云工業大腦AI創作間中，構建加熱爐能耗優化大數據模型。通過采集鋼坯材質、重量、入爐溫度、各段爐溫、空煤流量、熱值等上百個工藝參數，利用機器學習算法進行特征分析與參數尋優，實時推薦最優的空燃比、爐溫設定值等關鍵參數。

3.2.2 邊緣反控與實時閉環控制

開發部署工業大腦邊緣控制端，接收云端優化參數并轉化為可執行指令。通過APC（先進過程控制）算法，與底層PLC系統集成，實現對煤氣閥、空氣閥等執行機構的實時精準調節，形成“感知-優化-執行”的閉環控制。

3.2.3 多源數據融合與可視化應用

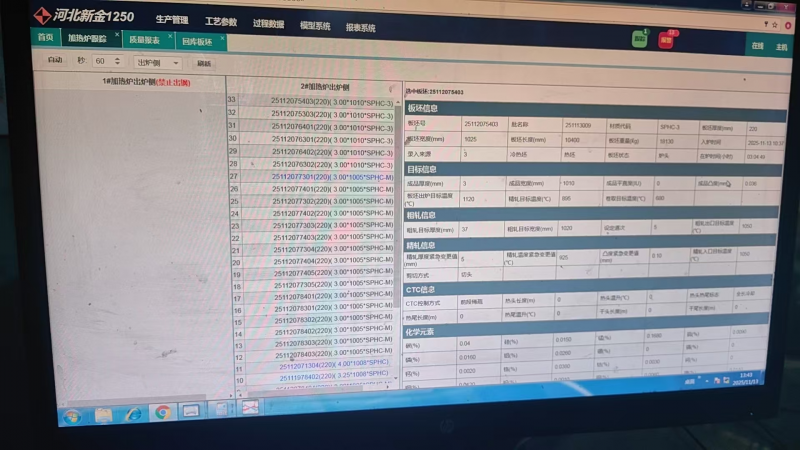

開發定制化的“加熱爐燃燒優化反控應用”軟件，集成生產過程數據、設備狀態數據、優化推薦數據，提供可視化監控、操作指導、異常報警等功能，輔助崗位人員高效運維。

4. 系統實施與調試

4.1 實施階段

項目于2025年2月啟動，按三階段推進：

第一階段（2025.2–4）：需求調研、技術方案設計、數據接口調試，完成初步投料試驗驗證可行性；

第二階段（2025.5–8）：硬件部署（傳感器、邊緣服務器）、軟件部署、模型訓練與優化，開展多輪工藝試驗，固化控制參數；

第三階段（2025.9）：系統聯調、全員培訓、試運行與效果評估，完成項目驗收。

4.2 關鍵調試與優化

針對初期投運中出現的參數響應滯后、個別工況波動大等問題，項目組通過模型迭代、控制邏輯優化、臨界值自適應調整等手段，逐步提升系統穩定性與適應性，最終實現全工況覆蓋下的穩定投運。

5. 實施效果與數據分析

5.1 節能效果對比

系統投運后，噸鋼煤氣消耗明顯下降。據統計，項目周期內平均噸鋼煤氣消耗較改造前降低32 m³/t，節能效果達到5.2%，超過預期目標。

投運前后噸鋼煤氣消耗對比表

5.2 溫度控制精度提升

頭尾溫差：由原先的波動范圍大于50℃，穩定控制在1070–1100℃的狹窄區間內；

截面溫差：橫向溫差≤18℃，縱向溫差≤28℃，均優于技術指標要求；

陰陽面情況：明顯改善，爐內高溫計數據穩定性提升。

5.3 自動化與穩定性

自動燒鋼投運率長期穩定在92%以上，大幅減輕操作人員勞動強度，減少人為干預，生產過程穩定性顯著提高。

6. 經濟效益與社會效益

6.1 直接經濟效益

節能效益：按年產300萬噸軋材、煤氣單價計算，年節約煤氣成本約800萬元；

增產效益：因加熱質量提升、在爐時間優化，減少氧化燒損，提高成材率，年增效益約200萬元；

綜合年效益：超過1000萬元，項目研發投入2159.56萬元，投資回收期約2.2年。

6.2 社會與安全效益

綠色低碳：降低煤氣消耗直接減少CO?排放，助力企業綠色工廠建設；

安全提升：降低人工干預頻次，減少因操作失誤導致的生產安全風險；

人才培養：項目培養了一支具備工業互聯網與智能控制技術的復合型人才隊伍；

行業示范：形成了可復制、可推廣的加熱爐智能化升級方案，為同行提供了借鑒。

7. 成果固化與標準化

為保障成果持續有效，項目組編制并實施了：

《加熱爐智能燃燒控制系統操作規程》

《系統維護與故障處理手冊》

《能耗與工藝數據月度分析制度》

2025年10月，完成對全部看火工、技術員的系統操作培訓，確保規范使用與長效運行。

8. 結論與展望

“加熱爐燃燒高效節能工藝研究”項目成功將工業大腦、大數據分析與先進控制技術深度融合，構建了集數據感知、智能優化、實時反控于一體的加熱爐智能燃燒系統。實踐表明，該系統能顯著降低煤氣消耗、提高溫度控制精度、提升自動化水平，經濟效益與環保效益突出。

未來，公司計劃將該系統推廣至2號加熱爐，并進一步探索與能源管理系統（EMS）、產線全流程智能優化系統的深度融合，持續挖掘節能潛力，推動加熱爐向“無人化、智能化、低碳化”方向演進，為鋼鐵工業智能制造與綠色轉型貢獻力量。
