王 沖，周 賓

（玉溪新興鋼鐵有限公司燒結廠，云南玉溪 653100）

摘 要：燒結燃料單耗占燒結工序加工費很大的比重，降低燒結工序能耗首先要降低固體燃料消耗。如何降低燃料單耗是所有鋼廠一直探索和追尋的目標。本文對國內外生產技術指標先進的鋼鐵企業的研究及生產實踐進行總結，尋找出固體燃料消耗指標與國內外一些鋼鐵企業之間存在的差距，結合自身用礦結構、裝備技術、環境等，對標挖潛摸索出適宜燒結廠降低燒結固體燃耗的措施。

關鍵詞：燃料單耗；燒結礦成本；實踐

1 引言

2012 年至今，鋼材市場形勢逐漸低迷，不容樂觀，甚至有時出現了鋼材價格不如白菜的惡劣情況。在此情形下，必須降低自身成本，提高市場競爭力，縮短價格差。雖然近幾年也開展對標找差工作，燃料單耗取得一定成效，但仍處于較高水平，對近幾年的固體燃料消耗數據進行梳理，2018 年固體燃料消耗為60.12kg/t、2019 年固體燃料消耗為 60.46kg/t，國內先進企業固體燃料消耗≤50kg/t，與國內同行還存在固體燃料消耗 10kg/t 以上的差距。

2 強化燒結工藝

2.1 優化用料結構

燒結即是將各種粉狀含鐵原料，配入一定數量的燃料和熔劑，均勻混合制粒，然后放到燒結設備上點火燒結^[1]。在玉鋼含鐵原料分為精礦、粉礦、循環物，近幾年玉鋼使用的精礦主要是自主礦即管道精（磁鐵精礦），是水洗富礦，其品位高含全鐵 62%左右，粒級細，200 目以下占比 100%，清水性和粘結性特別好，有利于造球。也使用部分本地所產精礦，相比管道精，雜質較多，有害元素高，粒度粗，清水性和粘結性明顯差，性價比一般；近幾年所使用的粉礦品種較多，一般我們分為進口粉礦和國內粉礦，進口粉有巴西粉、南非粉、印度粉、奧粉、越南貴沙粉、紐曼粉、麥克粉等，進口粉具有化學性能、物理性能穩定，有害元素低、燒結性能很好的特點。國內粉礦基本是配粉，有很多含鐵礦中混合而成，特點是價格便宜，但燒結性能差，有害元素很高；循環物是整個玉鋼公司生產工序所產生的含鐵廢棄物（污泥、氧化渣、粗顆粒等）或不合格產品重復加工（返礦、球團篩下物等），循環物一般以返礦為主，占 70%左右。在生產過程中，循環物越少，表明生產越好。

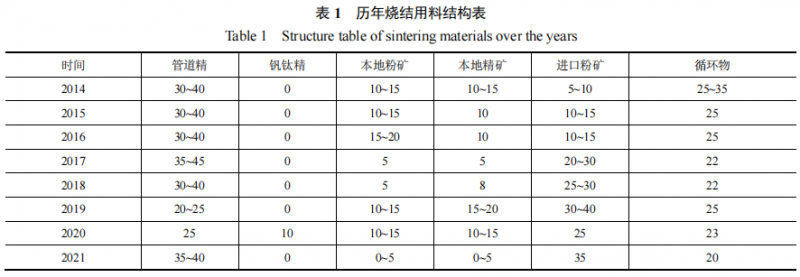

從表 1 可以看出，隨著進口粉礦比例的增加，循環物逐漸減少，燒結礦成品率升高，起到降低燃料單耗的作用，可降 2kg/t 左右。

2.2 引進 SHRT 預熱蒸汽

燒結生產過程中，水分的蒸發和冷凝使過濕層現象發生，料層透氣性變得惡化，在上料量較大，機速較快時，對燒結過程產生很大影響。當提高混合料料溫至“露點”以上時，可顯著減少或消除料層的過濕現象，明顯改善燒結料層透氣性，強化燒結過程，提高燒結礦產、質量^[2]。

玉鋼 3#燒結機建廠后也一直使用蒸汽預熱混合料，但煉鋼、軋鋼蒸汽到燒結廠運輸路線長，熱損失較大，同時壓力有限、波動大，導致預熱效果不理想，故需要重新尋找新的方法提高混合料料溫。2016 年 4月 SHRT 建成投入使用后，我們發現 SHTR 蒸汽含水量極低，溫度和壓力均較高，穩定充足，距離礦槽近等優勢，特別適合引進用于預熱混合料，故 2018 年 10 月利用同步檢修改造混合料礦槽蒸汽，引進 SHRT高壓蒸汽。

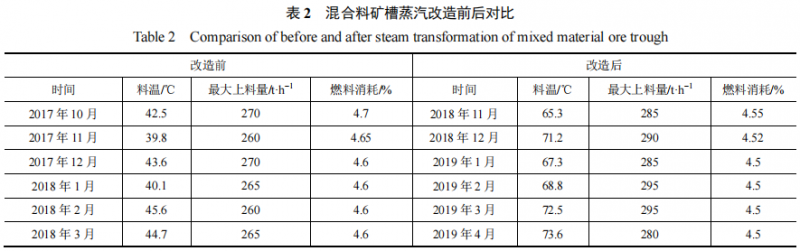

混合料礦槽引用 SHRT 過熱蒸汽后，混合料溫度得到明顯提升，料層透氣性得于顯著改善。通過每天對圓輥出料端混合料進行溫度測定以及統計燃料消耗情況，根據改造前、后分別取月平均值進行對比，具體情況如表 2 所示。

從表 2 可以看出，混合料礦槽使用 SHRT 過熱蒸汽后，混合料溫度明顯升高，超過了露點溫度 65℃以上，在燒結過程中不僅降低過濕層的影響，還加快了熱傳遞速度，可降低燃料消耗 1%左右。

2.3 強化布料操作

2011 年建玉鋼燒結廠 3#燒結機時，混合料礦槽使用的防粘料材料為陶瓷襯板，經過長時間的磨損，現襯板已大面積掉落，出現了嚴重的粘料情況，特別是上半部分，期間也想過辦法，在粘料嚴重的兩側掛膠帶擋皮，在礦槽中底層安裝空氣炮等，但粘料依然很嚴重：（1）造成布料很不穩定，時常發生突然下一大片，嚴重壓料，導致過程控制不穩定，狀態起伏波動大，甚至出現紅礦等，嚴重影響燒結礦產、質量，降低了燒結機利用系數；（2）礦槽粘料嚴重，會影響混合料的正常分布，偏析嚴重，改變燒結料層透氣性，使兩側透氣性很好，中間卻燒不透的現象。（3）清理礦槽難度大，浪費大量人力，增加勞動負荷。

經過長時間觀察放空礦槽實地測量礦槽粘料位置和嚴重程度，技術人員根據現場情況，重新設計和分布空氣炮安裝位置，解決了這一問題。為燒結生產的穩順，狀態的穩定，燒結礦產質量的提升提供有力保障。

2.4 提高生石灰使用配比及活性度

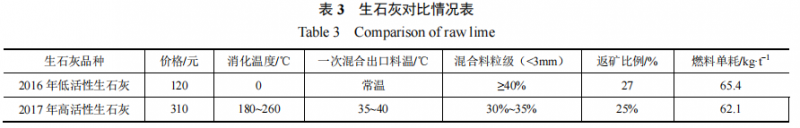

2017 年以前，我們一直使用的是一種成本很低，但活性度不高，幾乎不會消化，不會釋放熱量的劣質生石灰。而眾所周知高活性度生石灰粒度細、親水性強，經過吸水消化后，會釋放大量熱量可用于提高混合料溫度，生石灰吸水后生成消石灰，消石灰屬于膠體物質，具有很好的粘結性，大大改善了燒結物料的成球性能，能提高小球的強度，有很好的濕熔性，同時穩定性好，不易被料層過濕層冷凝水破壞，可改善混合料透氣性。生石灰還有一個很重要的作用，具有明顯的化學反應活性劑作用，活化了燒結料中燃料燃燒反應，加快了燃燒速度。生石灰因粒度細，更容易生成低熔點化合物，液相的流動性好、凝結快，從而降低燃料用量和燃燒帶阻力^[3]。2017 年投入使用高活性度生石灰，配比約為 5%左右，燒結控制過程發生根本性轉變，燒結礦質量提升，燃料單耗降低 3.3 kg/t，分別統計了 2016 年和 2017 年兩種生石灰全年使用情況如下表。

2.5 強化統一操作，嚴格執行工藝紀律

以往沒有注重操作的統一性，各班組之間操作較為隨意，形成看火工個人操作習慣不同、操作參數調整頻繁、工藝參數控制不一致，導致燒結狀態此起彼伏、燒結礦質量波動較大。近年來我們注重?zé)Y(jié)工技能培訓，加強四班統一操作，加強日常操作精細化管理。針對水、碳、風、冷等關鍵工藝參數研究確定適宜生產的范圍，制定成操作方針，四班按照操作方針統一操作。燒結礦質量得到穩步上升，為高爐的穩順創造了良好條件，同時也為降低燃料奠定基礎。

2.6 鋪底料粒級突破小于 10mm

鋪底料的作用主要是降低爐篦條燒損率和改善熔融液相粘結和過濕層堵塞篦條間隙從而降低透氣性^[4]。

2019 年年底，隨著用料結構逐漸改善，混勻礦燒結性能轉變，以及混合料料溫的提高，燒結控制過程長期穩定順行，過濕層現象明顯緩解的情況下，我們開始思考降低鋪底料粒度。建廠以來我們一直使用的是12~18mm 粒級的鋪底料，這部分粒級正是高爐生產最需求、最優的燒結礦粒級，因此，我們?cè)跐M足生產的前提下，逐漸將鋪底料粒度降至 8~12mm，增加入爐燒結礦產量和改善粒級組成，為高爐生產的穩順優提供堅實的基礎，為降低燒結礦成本和工序加工費做出突出貢獻。

3 改造燒結工藝

3.1 厚料層燒結技術

3.1.1 厚料層刮料板設計

玉鋼 3#燒結機建設初期，料層厚度為 700mm，是固定不可調節。2019 年 5 月，在降本增效的大環境下，燒結廠幾經思考，經過燒結廠及技術中心相關技術人員長期的研究和討論，最終決定提高料層厚度，但由于受點火爐框架與臺車擋板間距（約為 80mm）制約，料層厚度按 780mm上線改造，并確定燒結機刮料板安裝的位置以及安裝形狀，既要保證原有結構的完整性，又要能夠起到活動調整高度的效果，滿足料層厚處于可調整范圍，設定刮料板離臺車爐箅條高度為 700~780mm。

3.1.2 厚料層生產試驗

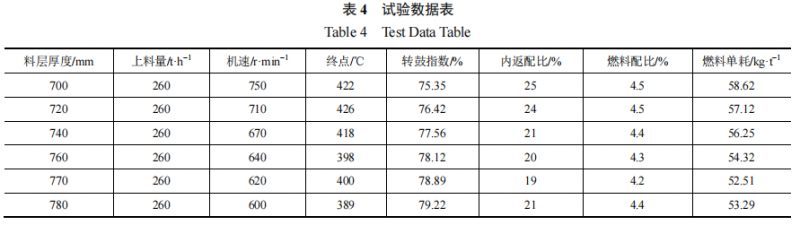

在刮料板改造完成后，我們進行了生產試驗，在試驗時其他條件相同，為確保試驗的準確性，試驗每一 個料層厚度變量時均為 2 天。試驗證明，料層厚度為 770mm 時，生產各項參數和燒結礦質量得到較好結果。

3.2 改造外供流程，降低燒結礦運輸粉化率

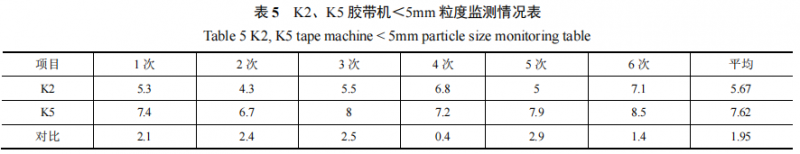

外供高爐燒結礦流程戰線較長，存在落差較大、倉壓導致燒結礦粉化率較高造成燒結礦成本增加^[5]。外供高爐燒結礦流程從 CP5 膠帶機至高爐礦槽涉及膠帶機 11 條，4 個緩沖倉（為了兼顧老高爐和新高爐供料平衡而設置，高度落差約 12m），下料漏斗 10 個（漏斗落差基本都在 2 m 以上，其中落差大于 5 m ³ 個（主要集中在 K1 膠帶機至 K5 膠帶機流程段，K3 膠帶機下 K4 的落差最大在 8 m 左右）?，F(xiàn)有漏斗及緩沖倉下料落差大，經實測，在用料結構為釩鈦精 10%左右，管道精 40%左右，進口粉 30%左右，二次資源 20%左右，在 K1 膠帶機處所測量的數據小于 5mm 的燒結礦占比 5.67%，K5 膠帶機處所測量的數據小于 5mm 的燒結礦占比 7.62%，燒結礦在該流程段因下料落差和倉壓導致燒結礦粉化率增加了 1.95%（見表 5），造成高爐槽下返礦量增加使燒結礦成本增加，同時也給高爐穩定順行帶來不利影響。

通過燒結廠不斷研究，確定并實施改造：（1）恢復焦 6#對原 9#膠帶供料，原 9#下原 10#膠帶，原 10膠帶進行改造（膠帶斷開，增設膠帶傳動裝置及下料漏斗）對 K1#膠帶供料，形成低交料供料；（2）改造小高爐停用設備 K9 膠帶機，實現 k2 到 K5 直供料，改造后，原 CP5 至 K2 膠帶機供料流程不變，燒結礦經K2 膠帶機通過低交料方式下至 K9 膠帶機，在經 K4 膠帶機轉運至高爐礦槽，實現了燒結礦由成品倉直供高爐，同時保留原有供料流程最終形成雙流程供料模式。

改造后，現實了降低燒結礦運輸過程的粉化率 2.0%左右，降低燃料單耗約 1.02kg/t。同時，改善了入爐燒結礦粒級組成，為高爐穩定順行創造更加有力條件。

4 結論

（1）對用料結構進行優化，改善混合料的制粒效果和提高料層透氣性，改善混勻礦燒結性能，提高燒結過程中液相生成向好的方向發展，是提高燒結礦產質量、降低燃料單耗的基礎條件。

（2）混合料下料穩定、四班統一操作，是生產穩定順行、穩定燒結各方面的有力保障。

（3）通過上述一系列對工藝技術操作的改進和改造，促進了玉鋼燒結廠燃料單耗從最高時的 64kg/t 逐漸降低至現在的 49.07kg/t，屢創歷史記錄。

參考文獻

[1] 王振龍. 燒結原理與工藝[M]. 北京: 兵器工業出版社, 2003.

[2] 賈艷, 李文興. 鐵礦粉燒結生產[M]. 北京: 冶金工業出版社, 2009.

[3] 王筱留. 鋼鐵冶金學(煉鐵部分)(第二版)[M]. 北京: 冶金工業出版社, 2010.

[4] 易曙光. 燒結球團[R]. 長沙冶金設計研究院, 2012.

[5] 王悅祥, 燒結礦與球團礦生產[M]. 北京: 冶金工業出版社, 2010.
