王鵬飛，劉金英，楊金保，沈國良
（北京首鋼股份有限公司，河北遷安 064404）
摘 要：本文主要通過對 SCR 脫硝技術、球團生產工藝熱工參數控制、回轉窯主燃燒器改型等，不斷提升 120 萬噸鏈篦機-回轉窯氧化球生產線氮氧化物控制能力，確保外排氮氧化物排放滿足外排控制標準。首鋼球團廠始建于1985 年，一系列生產線 2000 年經過截窯改造，是我國第一條采用鏈箅機-回轉窯-環冷機工藝的現代化球團生產企業，該生產線已成為整個球團生產行業的典范，是首鋼重要的高爐原料生產基地。2018 年 9 月完成了煙氣脫硝項目，采用中低溫 SCR 工藝，2020 年 4 月投入 SNCR 脫銷工藝，2021 年 3 月使用回轉窯低氮燃燒器后。通過實施一系列措施控制后，在排放指標滿足唐山市特別排放限值：粉塵小于 5mg/m3 、二氧 化硫小于 20mg/m3 、氮氧化物小于 30mg/m3要求的同時，SCR 脫硝使用的氨水消耗顯著降低。
關鍵詞：球團；氮氧化物；脫硝技術；燃燒器
1 引言
首鋼球團廠始建于 1985 年，一系列生產線 2000 年經過截窯改造，是我國第一條采用鏈箅機-回轉窯-環冷機工藝的現代化球團生產企業，該生產線已經成為整個球團生產行業的典范，是首鋼重要的高爐原料生產基地。眾所周知，氮氧化物生成類型主要有三種：一種是熱力型：溫度在 1350℃以上時, 氮氣在高溫下被氧化生成 NO；一種是燃料型：燃料中的有機氮化物在燃燒過程中生成的 NOx；另一種是瞬時型：高濃烴類燃料燃燒時，空氣中氮氣與之反應生成 NOx。燃燒中 NOx 生成的控制，通過降低燃燒溫度，控制空氣與燃料的混合比，縮短煙氣在高溫區的停留時間，以減少熱力型 NOx的生成 ，煙氣中的 NOx脫除，其次是對已經生成的 NOx通過其他反應途徑，從而將煙氣中 NOx含量降低。我廠采用的是回轉窯低氮燃燒、鏈篦機 SNCR脫硝技術、SCR 脫硝技術，以滿足唐山市特別排放限值要求。
2 提升氮氧化物控制能力探索
2.1 提升 SCR 煙氣脫硝工藝脫硝效率
首鋼球團煙氣脫硝項目完成于 2018 年 9 月，一般入口 NOx（標態，下同）為 200~350mg/m3 ，出口 NOx穩定在 50mg/m3以下。排放濃度達到國家要求的超低排放標準。其主要參數，見表 1。
2.1.1 SCR 煙氣脫硝工作原理
Selective Catalytic Reduction，簡稱 SCR，即選擇性催化還原法，其核心是用 NH3催化還原促使煙氣中NOx 大幅度凈化的方法。SCR 的工作原理是在特定催化劑下，用 NH3選擇性的將 NOx 還原為 N2和 H2O，其選擇性體現在，只與 NOx 發生反應，而自身不被煙氣中殘余的 O2氧化，其主要反應式如下：
4NO + 4NH3+ O2 → 4N2+ 6H2O
2NO2 + 4NH3+ O2 → 3N2+ 6H2O
6NO2 + 4NH3 →5N2 + 6H2O
2.1.2 SCR 脫硝工藝流程
SCR 脫硝系統由氨儲備與供應設備、稀釋氨氣設備、氨噴射系統、煙道系統、SCR 反應器、吹灰器等組成。核心裝置是反應器，催化劑安裝于反應器內部。SCR 反應器截面呈矩形，外壁一側在每一層催化劑均設有檢修門，用于更換催化劑模塊，每個催化劑層設有人孔，便于檢修時對催化劑模塊進行檢查。
還原劑氨水由罐車送到氨水儲罐，氨水儲罐輸出的 18%~20%的氨水，在蒸發器內使氨蒸發為氨氣，與稀釋風機稀釋后（NH3濃度為 5%），通過噴氨格柵噴入煙氣中與煙氣混合，再經靜態混合氣充分混合后進入催化反應器。當達到反應溫度 260℃~280℃且與氨氣充分混合的煙氣流經 SCR 反應器的催化劑時，氨氣與 NOx 發生反應，將 NOx 還原為無毒的 N2和 H2O。
2.1.3 SCR 脫硝工藝流程投入使用過程存在問題及控制措施
2.1.3.1 SCR 反應區壓差高
SCR 反應區壓差高主要體現在催化劑層壓差高和脫硝系統進出口壓差高，通過不斷摸索， 催化劑各層壓差實際高于 350Pa 時，整個系統通透性有一定的影響，主要表現在：（1）窯頭負壓減少，球團生產工序熱風受阻，影響焙燒氣氛。

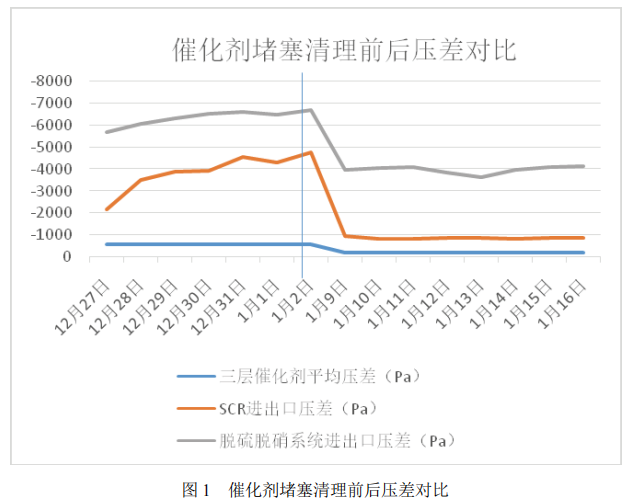

（2）脫硫脫硝系統進出口壓差逐漸增大，脫硫脫硝系統通透性降低，如圖 1。
SCR 反應區壓差高的處理措施：
（1）檢查壓力表顯示是否為實際壓力，取壓管道是否堵塞、結冰，吹掃取壓管，清除管內雜質。
（2）檢查是否積灰引起，檢查煙氣流量，利用停機檢修對催化劑、GGH 換熱器表面進行清理。
2.1.3.2 催化劑層堵塞物的控制
脫硝催化劑選擇中低溫催化劑，呈蜂窩狀，催化劑化學壽命為 24000h。催化劑模塊設計有效防止煙氣短路的密封系統，密封裝置的壽命不低于催化劑的壽命。催化劑各層模塊規格統一、具有互換性。反應催化劑層共有四層，其中最上一層為預留層，共填充四層（采取一新三舊的填充方式）。由于采用蜂窩狀催化劑，在實際使用時催化劑也會出現一些問題，煙氣中飛灰（煙塵）所有導致 SCR 催化劑失活的因素當中，積灰是最復雜、影響最大的一個。如果催化劑的微孔被煙塵顆粒堵塞（見圖 2），則催化劑表面活性逐漸喪失，導致催化劑失活，同時制約前道工序熱工參數控制和球團產量。
為減少飛灰對催化劑的影響，可采取以下措施：
（1）主引風機啟動后不論脫硝投入與否，聲波吹灰器應及時啟動，讓其一直投入，定期吹掃。合理調整吹灰時間、頻次，降低飛灰在催化劑表面的沉積，當發現催化劑壓差有增大趨勢時，應加強吹掃。從實際摸索看，增大吹掃頻率不如延長吹掃時間效果好。
（2）聲波吹灰器使用的壓縮空氣正常且穩定，是保證吹灰效果的基礎，壓縮空氣儲氣罐需定期排水，防止壓縮空氣含水量過大。
（3）合適的煙氣均布措施。
（4）選擇合適的催化劑量，增加催化劑的體積和表面積。
（5）通過適當?shù)闹苽涔に?，增加催化劑表面的光滑度，減緩飛灰在催化劑表面的沉積。
（6）合理利用系統檢修、停機等，及時清理催化劑表面堵塞物。
2.1.3.3 稀釋風機的穩定運行
稀釋風機的作用是將制備的氨氣稀釋后噴入反應器，稀釋后的氨氣濃度遠低于爆炸極限，保證安全，因此稀釋風機的穩定是噴氨的必備條件。稀釋風機伴主引運行而運行，啟動主引風后應及時啟動稀釋風機，防止噴氨格柵堵塞。
稀釋風機運行中常見問題主要是稀釋風機風量降低、壓力降低或無風量、無壓力，主要原因是稀釋風機入口閥門關小。稀釋風機入口閥的作用是調節稀釋風機流量，該風量應一直保持最大運行風量，不宜根據負荷高低或入口 NOx濃度調整風量，當發現稀釋風機出口壓力降低，風量較小，應檢查入口閥門是否誤操作。
2.1.3.4 氨逃逸
氨逃逸產生的原因，主要是由于氨法脫硝過程中氨水作為吸收劑，但是氨水在常溫下存在揮發性，并且受溫度及密閉性的影響。長時間放置濃氨水，會損失大量能量。揮發后的氨水不僅會降低脫硝效率，對空氣還會造成污染。所以從環保方面而言減少氨水的揮發性具有重要作用。
解決措施：在脫硝系統中放置氨逃逸監測表，這樣可以對氨逃逸量進行及時的監測。有助于減少液氨的投入量，減少氨的損耗，防止形成銨鹽堵塞催化劑及腐蝕設施，并且觀察煙氣的排放情況。
2.1.3.5 增加噴氨格柵，提升脫硝效率
在生產過程中，由于稀釋風機使用脫硝后凈煙氣作為稀釋氣，在過程成煙氣與氨氣極易形成含氯離子、銨離子較高的鹽堵塞噴氨格柵分支，降低氨氣利用效率和氨水蒸發器效率，從而導致氨水消耗增加，脫硝效率降低。

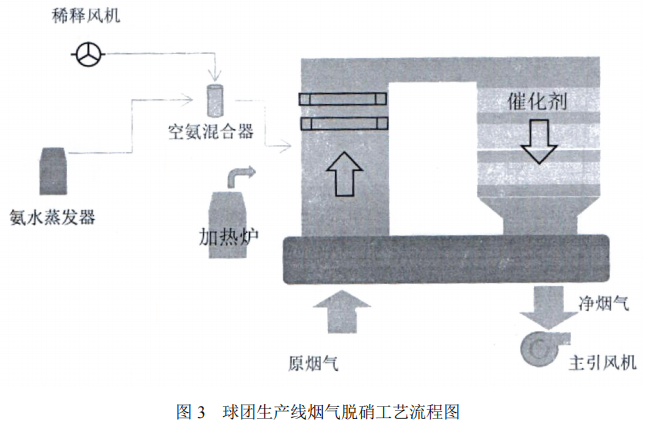

解決措施：在脫硝系統中增加一組噴氨格柵，實現在線切換使用、維護。有助于減少氨水的投入量，減少氨的損耗，防止形成銨鹽堵塞催化劑及腐蝕設施，提升脫硝效率，如圖 3 所示
2.2 加強熱工參數控制能力

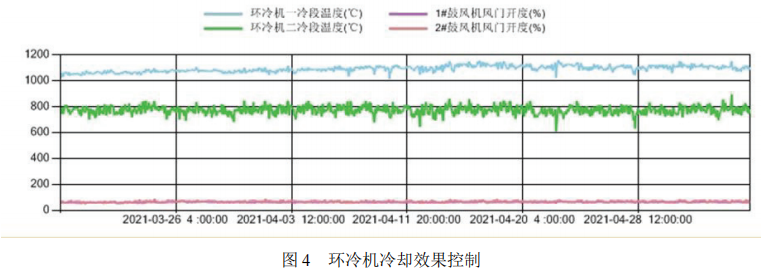

（1）減少回轉窯內過?？諝庀禂?shù)。專家通過研究發現，過剩系數為 1.05 時，生成的氮氧化物達到最高值。結合球團生產實際，回轉窯內氧含量越高，生成的氮氧化物就越多。從生產操作上控制的有效途徑主要有兩個，一是降低 1 號鼓風機的風量，在保證環冷機冷卻效果的情況下，適當提高二冷段回熱溫度（如圖 4 所示）；二是減少助燃、羅茨的風量。
（2）焙燒溫度?；剞D(zhuǎn)窯溫度越高，生成的氮氧化物越多，尤其是超過 1500 度時，急劇增加。降低焙燒溫度是控制 NOx 生成的最佳手段。
（3）主槍燃燒火焰的形狀。結合球團生產的實際，火焰拉長可降低窯內火焰高溫點溫度，減少熱力型NOx 生成。從生產操作上主要是調整內外、風開度。
（4）煙氣在窯內停留的時間。煙氣在高溫區停留的時間越長，生成的 NOx 越多。從生產操作上主要是控制回轉窯窯頭的負壓大小，可以采取減少 1 號鼓風機風量、合理調整主引風機、耐熱風機的風量匹配等辦法。
2.3 增加鏈箅機 SNCR 煙氣脫硝工藝
2.3.1 SNCR 脫硝原理
SNCR 脫硝技術即選擇性非催化還原（Selective Non-Catalytic Reduction，以下簡寫為 SNCR）技術，是一種不用催化劑，在 850~1100℃的溫度范圍內，將含氨基的還原劑（如氨水、尿素溶液等）噴入爐內，將煙氣中的 NOx 還原脫除，生成氮氣和水的清潔脫硝技術。
其主要的反應式如下：
4NH3+4NO+O2→4N2+6H2O
4NH3+2NO2+O2→6N2+6H2O
脫硝反應后的產物可以從上式中看出，具為氮氣和水，可以直接排放，不存在像脫硫處理的產物要進行專門的處理和存放。
2.3.2 技術特點
SNCR 技術的優點是：不需要催化劑，不受煤質和煤灰的影響，不需要額外的脫硝設備，設備相對簡單，能夠直接改造而成，投資成本較低廉，但是 SNCR 法也具有脫硝效率較低、氨的逃逸率高、還原劑消耗量大等缺點。其中還原劑消耗量大的原因是，還原劑與 O2反應會生成 H2O 及 CO2。因此，SNCR 適用于對脫硝效率要求不太高的場所，或是在 SCR 和低氮燃燒技術等技術聯合應用。
2.4 對回轉窯主槍進行改造使用低氮燃燒器

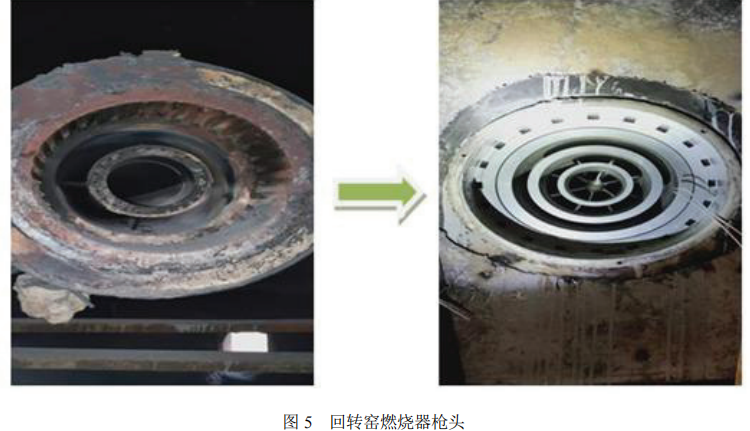

為進一步從源頭上減少氮氧化物的產生，將原有的回轉窯四通道燃燒器改進為有軸流風通道、旋流風通道、燃料通道和中心風通道構成的五通道回轉窯低氮燃燒器，如圖 5 所示。
SR 型燃燒器結構及原理：
軸流風：起包火焰的作用。 防止火焰發散、發亂并卷吸周圍的高溫次風，以利于燃料的迅速燃燒。
旋流風：加強高溫空氣與燃料的快速混合，其在運動過程中產生的內回流更有利于火焰的穩定和燃料方的燃燒?？烧{(diào)節旋流器出口角度和速度適應不同煤質的變化，調節不同的火焰形狀。
煤風：其作用在于把燃料均勻、穩定的輸送入窯。
中心風：其作用在于穩定火焰、控制火焰內回流區的大中心風小遠近。并防止煤粉倒灌回流堵塞噴頭，穩焰、調整旋流強度、冷卻頭部，火焰穩定性好。
可調節出口截面積：當燃料或窯況發生較大變化時，可以通過調節出口截面積改變風速及風量來改變火焰形狀。
熱力強度高：燃料和次風及二次風混合良好，燃燒充分，高溫區域長，提高物料的轉化率。
攏焰罩：防止火焰過早擴散；使氣流形成碗狀效應，有效收攏火焰；避免溫度峰值過高。
燃燒器配風合理：性能優良的燃燒器在配風時保證使用效果的同時還要充分考慮到節能環保的問題，不同燃料的燃燒器配風原理也有所不同。
工作原理：燃料從燃料通道按一定的擴散角向外噴出，由助燃風傳給相當高的動量和動量矩，旋流風與噴出的燃料混合以高速度螺旋前進，與高速射出的軸流風束相遇。軸流風束的插入進一步增強了燃料與風的混合(包括周圍的二次風)，并可調節火焰的發散程度，能按需要調節火焰的長短、粗細,達到需要的火焰形狀。
中心風的作用是促使中心部分的少量燃料及 CO 燃燒，使燃燒更為充分，并起穩流的作用。由于這種燃燒機理和旋流風、軸流風具有的高速度，燃燒是非常迅速和完全的。
3 氮氧化物控制效果
通過不斷摸索球團生產工藝、SNCR 脫硝工藝和中低溫 SCR 脫硝工藝的運行情況與熱工參數匹配，在確保球團產品滿足質量技術要求的情況下，形成了“回轉窯低氮燃燒+鏈篦機 SNCR 脫硝技術+SCR 脫硝技術”相結合的氮氧化物控制工藝系統，入口 NOx由之前 200~350mg/m3下降到 80~140 mg/m3控，脫硝系統氨水消耗由之前 400kg/h 左右下降到 100kg/h，出口 NOx較同期有明顯降低，達到超低排放要求，脫硝效率可以穩定在 90%以上。

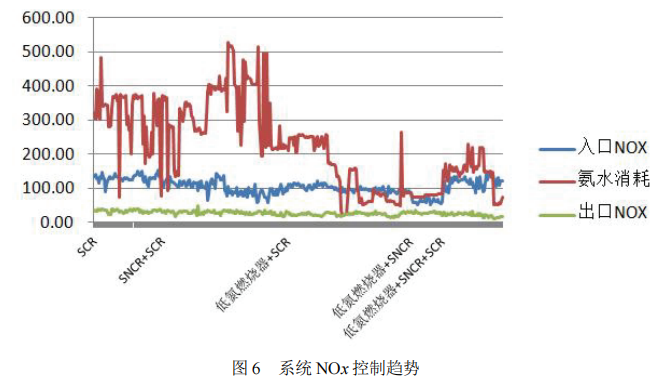

如圖 6 所示，無論是單一的 SCR 脫硝技術還是 SNCR 脫硝技術，系統氮氧化物的的波動比較頻繁，操作人員調整的頻次較多，增加回轉窯低氮燃燒器后系統氮氧化物的控制能力較前期明顯提升。脫硝系統的噴氨量由 300kg/h 降低至 60kg/h，焙燒煙氣中的 NOx生成濃度從 100~150mg/m3降低至 80~100mg/m3 ，外排煙氣的 NOx濃度由前期的 40mg/m3降低到了 20mg/m3 ，能夠滿足唐山特別排放限值的標準。
4 結語
（1）通過加強吹灰器運行管理，定期對催化劑、GGH 積灰進行清理，減少催化劑積灰、堵塞、磨損，從而減少系統阻力，增強系統通透性，降低風機負荷和延長使用壽命，能夠有效保證 SCR 脫硝效率控制在85%以上。
（2）SCR 脫硝技術、鏈箅機 SNCR 脫硝技術是降低球團 NOx產生的有效方法，焙燒煙氣中的 NOx生成濃度從 130~150mg/m3降低至 80~120mg/m3 ，外排煙氣的 NOx濃度由前期的 40mg/m3降低到了 30mg/m3 。
（3）隨著對低氮燃燒器合理旋流風和軸流風匹配的不斷摸索，以及合理的熱工參數制度控制源頭和過程減排后，SCR 脫硝系統的氨水消耗噴氨量控制到 100kg/h 以下，外排煙氣的 NOx濃度由前期的 30mg/m3 降低到了 20mg/m3以下，能夠?qū)崿F(xiàn)鏈箅機-回轉窯球團生產過程 NOx的特別排放限值要求。
