王華明 劉海濤

（山東鋼鐵集團日照有限公司，日照 276800）

摘 要：主要介紹了干熄焦燒損的定義，估算了零燒損下的產汽率及部分產汽率下的燒損率，分析了燒損對企業經濟效益和環境效益的影響，并深入分析了造成燒損的原因，提出了進一步降低干熄焦率的研究方向。

關鍵詞：干熄焦；燒損；燒損率

1 前言

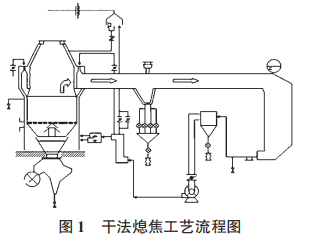

干法熄焦的載體是以N₂為主的循環氣體，在干熄爐中循環氣體與紅焦逆流換熱，紅焦被熄滅，循環氣體溫度升高至850～960 ℃，經一次除塵后進入余熱鍋爐，與水發生熱交換產生蒸汽，循環氣體溫度降低至160～180 ℃，再經二次除塵、風機加壓及副省煤器降溫后進入干熄爐循環冷卻焦炭。干法熄焦回收了紅焦顯熱，降低了水耗，改善了焦炭質量，是節能減排技術。干法熄焦工藝流程如圖1所示。

2 干熄焦燒損率

2.1 干熄焦燒損率的定義及公式

在干法熄焦過程中，部分焦炭因外界漏入空氣，與循環氣體中的水蒸氣及CO₂組分在特定條件下發生化學反應等原因，造成焦炭損失，稱為焦炭燒損，用燒損率來表示。干熄焦燒損率是指紅焦在干法熄焦過程中的噸焦損失量，即裝入干熄爐的紅焦與熄焦后排出的焦炭、焦粉（灰）的差值占裝入紅焦的百分比，即干熄焦燒損率=（干熄爐焦炭裝入量-排焦量-焦粉產量）÷干熄爐焦炭裝入量×100%，一般干熄焦裝置設計燒損率為0.9%。

2.2 當前干熄焦裝置的燒損率

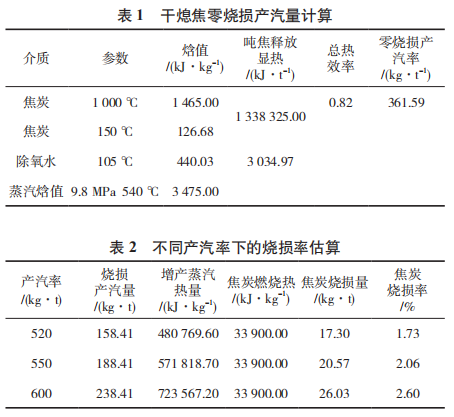

焦爐推出的1 000 ℃左右的紅焦在干熄爐內冷卻至150 ℃，可回收余熱1 338 325 kJ/t焦，干熄焦系統熱回收效率82%，計算零燒損下可生產9.8 MPa、540 ℃的過熱蒸汽361.59 kg/t（見表1）。實際生產中干熄焦裝置產汽率為520～550 kg/t焦，由熱平衡計算燒損率為1.73%～2.06%（見表2），當產汽率高達600 kg/t焦時燒損率達到2.6%（見表2），均大于設計燒損率，且隨產汽率的增加燒損率增加。

2.3 干熄焦燒損率高的影響

2.3.1 燒損率高影響企業經濟效益

干熄焦產汽率為520 kg/t焦時燒損焦炭17.3 kg/t焦，增產蒸汽158.41 kg/t焦，增加發電44.35 kW·h/t焦（按280 kW·h/t蒸汽計），以干熄焦炭2 700元/t、自用電0.6元/kW·h計算，燒損焦炭增加發電噸焦經濟損失20.1元/t焦，若發電上網電價更低，經濟損失則更高，因此以燒損焦炭增加發電量是不經濟的。

2.3.2 燒損率高碳排放高

干熄焦焦炭燒損率越高，碳與氧氣或水蒸氣反應生成更多的CO和CO₂，循環氣體中CO₂、CO濃度增加，循環風機后放散的循環氣體量增加且CO和CO₂濃度也增加，增加了碳排放，不符合雙碳發展目標。

3 干熄焦燒損機理及原因分析

3.1 焦炭燃燒

在干熄焦生產過程中，由于負壓段泄漏、空氣導入過量及爐蓋開啟吸收的空氣進入循環氣體，在干熄爐及一次除塵，焦炭（粉）直接與氧氣接觸發生反應①②③，固定碳轉變?yōu)镃O和CO₂。

C+O₂=CO₂       ①

2C+O₂=2CO      ②

2CO+O₂=2CO₂    ③

3.2 溶碳反應

焦炭燃燒反應增加了循環氣體中CO₂含量，一般體積百分比約為14%～18%。循環氣體在干熄爐內與焦炭接觸的過程中，在高于730 ℃時與焦炭發生反應④，固定碳轉變?yōu)镃O，為控制CO濃度，部分在一次除塵與導入空氣發生反應③，轉變?yōu)镃O2。

CO₂+C=2CO    ④

3.3 水煤氣反應

紅焦在干熄爐內是個再煉焦的過程，持續析出H₂、CO等氣體，為保證干熄焦裝置安全，向干熄爐環風道內導入空氣，在一次除塵將循環氣體中的可燃組分燃燒，發生反應③⑤，使循環氣體中含有水蒸氣。當循環氣體通過干熄爐冷卻室時，水蒸氣遇紅焦發生水煤氣反應，即反應式⑥，固定碳轉變?yōu)镃O，在一次除塵部分燃燒轉變成CO₂。

2H₂+O₂=2H₂O    ⑤

H₂O+C=H₂+CO    ⑥

可見，①②④⑥反應直接造成了碳損失，反應③和⑤推動了反應④和⑥，增加了碳損失。

4 當前焦炭燒損的控制措施

4.1 常規措施

通常采用減少負壓段泄漏、控制干熄爐料位、預存室壓力為微負壓、適當提高可燃組分控制濃度等方法來降低焦炭燒損，使焦炭燒損率可控制在1.75%及以上，仍不符合低碳的發展要求。

4.2 降低焦炭燒損的技術研究

4.2.1 一次除塵充氮

充氮是采用稀釋的方法降低循環氣體中可燃組分?？諝鈱腴y減小10%～15%，增加1 000 m³ /h氮氣導入量，蒸汽發生量由0.56 t/t降至0.50 t/t，根據焦炭灰分計算的燒損率由2.07%降至0.85%^[1]。增加充氮量且減少空氣導入量可降低焦炭燒損，但受制氮能力及成本的影響，推廣局限性大，成本也高。

4.2.2 提取循環氣體中CO₂含量降低燒損

脫除循環氣體中的CO₂也可以降低焦炭燒損。將20%的干熄焦循環氣體變壓吸附脫碳，降低循環氣體中的CO₂含量，減少溶碳反應而降低燒損，在技術和經濟上是可行的^[2]。

4.3 未來的研究方向

由焦炭燒損機理，反應③和⑤推動了反應④和⑥，因此反應①②③⑤是焦炭燒損的基本反應，都是與氧氣的反應，因此焦炭燒損率高低關鍵在氧含量。

4.3.1 干熄焦裝置氧氣來源分析

干熄焦系統中的氧氣來源主要有：

（1）循環氣體負壓段漏入空氣。正常情況下，負壓段漏入空氣微量，且在循環氣體高于600 ℃時參與燃燒循環氣體中可燃組分，可通過降低空氣導入量彌補；在600 ℃以下部位漏入的空氣，與循環氣體幾乎不反應，而循環風機后監測的O2含量在0～0.1%間，不是造成焦炭燒損的主要原因。

（2）打開爐蓋期間預存段壓力降低而吸入循環系統中的空氣。預存室為微負壓，吸入量小，通過紅焦層時就被消耗掉，燃燒產物大部分由爐口排出爐外，并不增加蒸汽產量，不是焦炭燒損的主要原因。

（3）為降低循環氣體中可燃組分而導入的空氣。正常生產的干熄焦，焦炭干熄過程揮發分降低0.7%計，噸焦析出煤氣量約為7 kg/t，合15.6 m³ /t，而其全部燃燒約需空氣量25m³ /t焦，而導入空氣量通常為100～110 m³ /t焦，遠大于燃燒焦炭析出的可燃組分所需的空氣量。過量導入的空氣，在一次除塵與焦粉發生反應①②③，既直接燒損了焦炭，又增加了循環系統的CO和CO₂濃度，加快了溶碳反應，加劇了焦炭損失?？諝鈱肓吭酱?，焦炭燒損率越高。

4.3.2 空氣導入方式的弊端

（1）空氣導入量為人工遠程調節，存在滯后現象?？諝鈱肓渴侵骺厥腋鶕?jù)在線監測的循環風機后的循環氣體可燃組分濃度超標時遠程調節開大空氣導入閥，反之關小空氣導入閥?？諝鈱腴y開度調整人為設置，無導入量的概念，造成空氣導入量不能精準控制，且人工遠程調節，不能根據循環氣體組分變化及時調整，造成了調節的滯后，易造成過量。

（2）空氣導入量自動調節無法實現。目前是根據循環風機后的循環氣體中的組分為調節依據，僅從保證安全的角度考慮，無法精準調節空氣的導入量。循環氣體在進入干熄爐后，循環氣體的部分組分與焦炭發生反應，如水蒸氣、CO₂與紅焦接觸發生溶碳反應，增加了可燃組分，尤其是排焦速度快或局部排紅焦時，反應更快，進入環風道的循環氣體中的可燃組分H₂和CO升高，因此無法為空氣導入量自動調節提供準確依據。

4.3.3 空氣導入量的智能化控制是研究方向

已有文獻提出通過實現循環氣體成分的智能化控制來降低焦炭燒損^[3]。實現空氣導入量的智能化控制，可從本質上降低焦炭燒損?？諝鈱肓恐悄芑刂疲墙⒀h(huán)氣體成分與空氣導入閥開度之間的智能化控制模型，實現空氣導入量的精準控制，避免導入空氣過量而燒損焦炭，降低循環氣體中CO和CO₂濃度，降低溶碳反應，從而降低焦炭燒損率，從根本上解決了干熄焦燒損率的問題，是低碳發展的研究方向。

4.3.4 空氣導入智能化控制系統的預計效果

空氣導入量智能控制系統，實現空氣導入量的按需導入，減少或杜絕一次除塵焦粉的燃燒，從根本上降低了循環氣體中CO和CO₂含量，降低了溶碳反應，從而降低了干熄焦焦炭燒損率，減少了碳排放。若實施后焦炭燒損率由當前的平均2.06%降至設計值0.9%，則120萬t/a的焦化企業的干熄焦可降低焦炭燒損量約1.59 t/h，增產焦炭收入4 293元/h，降低發電量減少收入2 442元/h，則年增加1 621萬元。實現空氣導入智能化控制，降低焦炭燒損具有較高的經濟效益。

5 結語

未來企業成本壓力越來越大，再加上減碳目標越來越高，更應研究開發空氣導入量智能控制系統，降低焦炭燒損，減排CO₂，實現焦化的可持續發展。

參考文獻

[1]  劉智江，史茂偉. 降低干熄爐焦炭燒損率的措施[J]. 新疆鋼鐵， 2017（4）：33-35.

[2]  呂亞偉. 變壓吸附脫除CO₂降低干熄焦燒損的探討[J]. 河北冶金， 2013（12）：17-19.

[3]  羅時政. 干熄焦循環氣體對焦炭燒損的影響分析[J]. 山東冶金， 2010，32（1）：41-43.
