何二喜¹ ，趙改革¹ ，季志云² ，春鐵軍³ ，李 杰³

( 1. 湘潭鋼鐵集團有限公司，湖南 湘潭 411102;

2. 中南大學 資源加工與生物工程學院，湖南 長沙 410083;

3. 安徽工業大學 冶金工程學院，安徽 馬鞍山 243002)

摘要: 鐵礦燒結以固體燃料作為主要熱量來源，其熱量高效利用對于燒結節能減排具有重要意義。本文聚焦超厚料層燒結條件下固體燃料在料層中的分布特性，系統解析其在泥輥寬度方向以及料層高度方向的分布規律。結果表明: 沿泥輥寬度方向，整體混合料粒度中間偏細、兩側略粗，而含碳量則為中間偏高、兩側略低; 布料之后，臺車寬度方向混合料粒度組成和含碳量與泥輥對應位置處的混合料規律一致; 在料層高度方向上，自上而下混合料粒度整體呈增大趨勢，含碳量則逐漸減小，由于泥輥與九輥布料的偏析程度有限，在部分高度處粒度與含碳量會出現波動; 利用臺車高度方向混合料的粒度組成和泥輥下料處各粒級的含碳量計算出沿料層高度方向的燃料分布，與實際規律基本一致。研究結果可為超厚料層燒結過程固體燃料的優化分布提供指導。

關鍵詞: 鐵礦燒結; 超厚料層; 固體燃料; 分布規律

隨著我國鐵礦燒結技術的不斷發展與進步，各燒結廠的料層厚度也在逐漸提高，2005 年平均厚度已經達到 600 ～ 800 mm，截至目前，湘鋼、鞍鋼、首鋼京唐、中天鋼鐵、馬鋼、天鋼聯合特鋼、漢鋼、龍鋼、三鋼等企業部分燒結機的料層厚度已超過 900 mm^［1］。厚料層乃至超厚料層燒結能夠強化自動蓄熱作用，從而實現節能降碳與污染物減排，抑制燒結料層出現過燒、輕燒現象，形成質量均勻的燒結礦^［2］。但超厚料層燒結會破壞料層透氣性，降低垂直燒結速度，而制粒與偏析布料水平的提高是實現高效超厚料層生產的關鍵因素。如果制粒效果較差，混合料干燥脫粉率太高，則細粒級顆粒( 包括燃料等) 會被更多的抽進下部料層。在燒結制粒過程中，固體燃料主要分布于 1 ～ 5 mm 的制粒小球中，導致燃料在不同粒級制粒小球中的分布不均勻，從而造成燒結料層中的燃料的分布差異^［3］。由于固體燃料的分布不均勻，在燒結布料時需要偏析布料，通過偏析布料合理布置燃料在料層中的位置，將粒度小、含碳量高的原料布置在上部，粒度大、含碳量低的原料布置在下部，充分利用燒結料層的自動蓄熱作用。布料水平較差時燃料則會直接在下部料層分布過多，這會使下部料層的熱態透氣性變差，從而導致燒結礦過熔，降低燒結礦質量，加重箅條的腐蝕與熔損。

鋼鐵企業需要根據自己的實際情況進行相應調整，從而確保制粒的穩定性、燃料的合理偏析與料層良好的透氣性，一般采取的手段有: 優化加水方式以嚴格控制水分、使用錐形逆流螺旋狀紋路的混合機等以強化制粒^［4］; 調整梭式布料小車移動距離和停留時間^［5］、調整泥輥與九輥轉速、調整熔劑粒度與活性、優化燃料粒度組成等以實現合理偏析。當前，針對燒結料層各高度處的混合料粒度、含碳量等參數相關的研究較少，但系統解析固體燃料在超厚料層燒結過程的分布是否合理與燒結節能降耗密切相關^{［6 － 7］}。因此，本文以湖南某鋼鐵廠超厚料層燒結過程燃料分布為研究對象，通過系統解析泥輥寬度方向以及料層高度方向上混合料的粒度組成與燃料分布情況，查明固體燃料在燒結料層的分布規律，為超厚料層燒結過程固體燃料的高效利用提供指導。

1 取樣與分析方法

1. 1 取樣方法

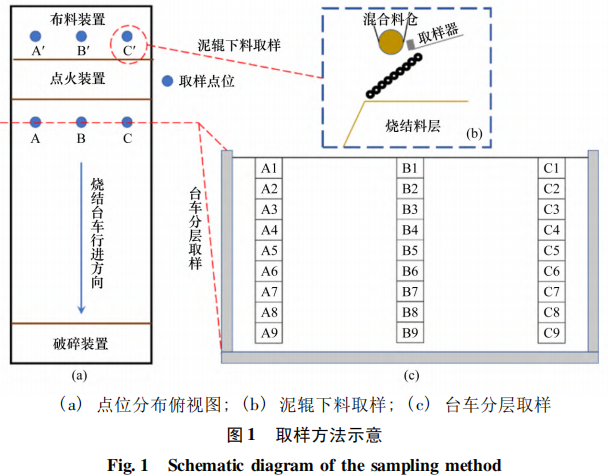

在湖南某鋼鐵廠 360 m² 燒結機上進行取樣，共設置 6 個點位，如圖 1 所示。其中，A'、B'、C' 3 個點位在泥輥下料處，分別設置于泥輥寬度方向正中間與等距離的兩側，取樣方法見圖 1( b) ; 隨著臺車的行進，在與泥輥樣品同一批次的混合料到達臺車 A、B、C 三個點位時將臺車停機，之后在料面上此三點處分別進行分層取樣，料層總高度為 940 ～ 950 mm，設置 100 mm 為一個取樣段，因此每處可取出 9 份樣品，見圖 1( c) 。因取樣期間燒結機為減碳生產，后續所測含碳量較正常值 偏低。

1. 2 分析方法

(1) 粒度組成: 將所取樣品分別縮分至 1 kg，之后用二分法將每份樣品平均分為 4 份，使用套篩( 8、5、3、1、0. 5 mm) 分別測出其粒度組成并求平均值，以此得到每份樣品的粒度組成與平均粒度。

(2) 含碳量檢測: 將樣品縮分至 50g，烘干后將其磨細粒度至 ＜ 0. 074 mm，之后取出 2 g 置于 15 mL、1 mol /L 的鹽酸溶液中機械攪拌 30 min，以排除燒結混合料中碳酸鹽對含碳量檢測的干擾。使用離心機將酸洗后的樣品水洗兩次后置于 100 ℃烘箱中烘干，使用 CS-2008 型碳硫儀測量每份樣品的含碳量。

(3) 碳分布計算: 在測出燒結混合料的粒度組成與各粒級混合料的含碳量之后，使用式(1) 計算碳元素在各粒級混合料中的分布特征^［7］，以此來表示燃料在各粒級混合料中的分布情況。

式中: F_a 為固體燃料在該樣品的不同粒級( 包括8、5 ～ 8、3 ～ 5、1 ～ 3、0. 5 ～ 1 mm 和 ＜ 0. 5 mm等 6 個粒級) 混合料中的分布質量分?jǐn)?shù)，% ; η_a 為樣品中某粒級混合料的質量分?jǐn)?shù)，% ; Ca 為樣品中某粒級混合料的含碳量，% 。

(4) 燒結臺車某處混合料總含碳量的計算: 使用泥輥各點位混合料中各粒級含碳量的平均值與臺車某點位某高度處混合料的粒度組成通過式(2) 可計算該處混合料的整體含碳量，此數據可與實際測得的含碳量進行對照，若對應性較好則可作為預測模型。

式中: C計算為臺車某點位某高度處混合料總含碳量的計算值，% ; C' a 為泥輥各點位某粒級混合料的含碳量平均值，% 。

2 結果與討論

2. 1 燃料在寬度方向整體混合料中的分布特性

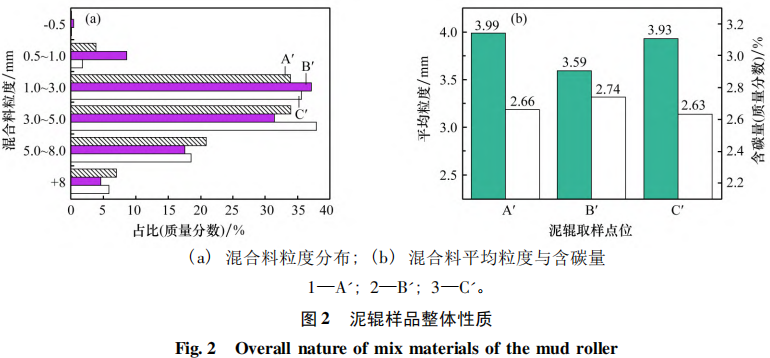

泥輥寬度方向 3 個點位上所取混合料的粒度組成、平均粒度與總含碳量如圖 2 所示。由圖 2可知: A'和 C'處混合料粒度組成與平均粒度較為接近，且均比 B'處稍粗，這與料倉中存在的粒度偏析現象相一致，即越貼近料倉邊緣處粒度越大; 與一般制粒結果一致，3 個點位的混合料的粒度主要分布在 1 ～ 8 mm，A'、B'和 C'處混合料中粒度在 1 ～ 8 mm 的質量分?jǐn)?shù)分別為 88. 9% 、86. 2% 、92. 3% ; B'處混合料含碳量最高，為 2. 74% ，A'和 C'處分別為 2. 66% 和 2. 63% ，這一規律與不同點位的粒度組成密切相關。

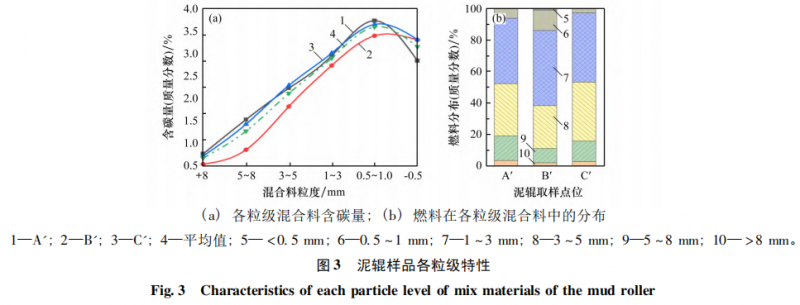

泥輥 3 點位樣品篩分后各粒級混合料的含碳量和平均值如圖 3 (a) 所示，結合圖 2 (a) 使用式 (1) 計算得到的固體燃料在不同粒級混合料中的分布比例如圖 3( b) 所示。由圖 3( b) 可知: 混合料粒度越大，其含碳量越低，如 0. 5 ～ 1 mm 混合料平均含碳量為 3. 63% ，而 ＞ 8 mm 混合料的含碳量?jī)H為 1. 11% 。這是因?yàn)榇诸w粒中黏附層厚度與核顆粒直徑的比例比較低^{［8 － 9］}，即外表黏附的細粒級燃料所占比例會更小，而燒結用固體燃料粒度主要分布在 0 ～ 3 mm，且表面親水性較鐵礦與熔劑等更差一些^{［10 － 12］}，因此粗顆粒中以固體燃料為核顆粒的比例較低。從燃料分布比例中可以看出，與粒度分布類似，固體燃料也主要分布在 1 ～8 mm 混合料中，與 A'和 C'處相比，B'處燃料分布在 0. 5 ～ 3 mm 混合料中的占比較高，為 61% ，而分布在 3 ～ 8 mm 中的較低，為 36. 5% 。

2. 2 燃料在料層高度方向的分布特性

2. 2. 1 不同料層高度處混合料粒度組成

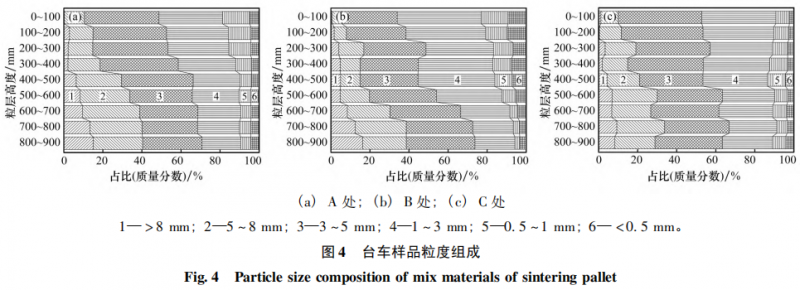

燒結臺車 3 個點位各料層高度處混合料的粒度組成及平均粒度分別如圖 4、5 所示。由圖 4、5可看出: 在臺車高度方向上，自上而下混合料粒度逐漸增大，其中 ＞3 mm 大顆粒占比呈增大趨勢，＜3 mm 粒級占比呈減小趨勢，如 A 點處 ＜ 3 mm 混合料占比自上而下由 51. 3% 降低至 29. 2% ，B 點處由 66. 1% 降至 26. 4% ，C 點處由 47. 2% 降至36. 6% ; 在臺車寬度方向上，臺車中間也即 B 點處的混合料整體粒度較兩側更細一些，這一結果與對應的泥輥 B'點位處粒度組成相符合，這也突顯出燒結布料普遍存在的臺車邊緣處粒度較粗的問題，一般可通過調整混合料倉上方布料小車的移動距離和停留時間來加厚料倉邊緣處的混合料，從而使更多的大顆粒向中間部位流動^［13］。

2. 2. 2 不同料層高度處混合料含碳量

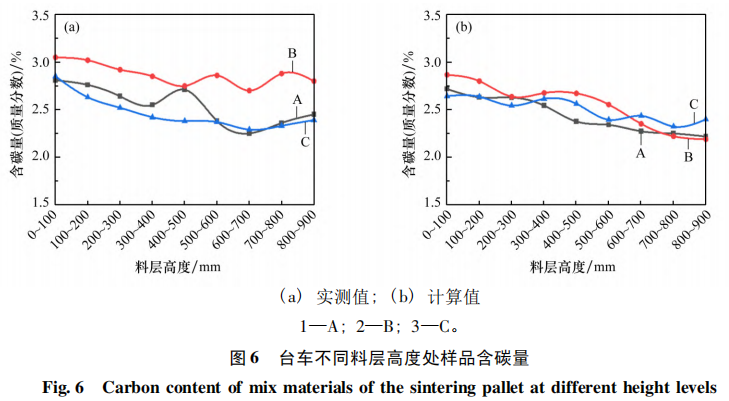

臺車 3 個點位各料層高度處燒結混合料的含碳量實測值與計算值如圖 6 所示，其中計算值為結合圖 3( a) 和圖 4 中的數據利用式( 2) 計算得到。

由圖 6 的實測值可以看出: A、B、C 3 個點位沿高度方向從上往下含碳量均呈減小趨勢，其中 C 點為單調遞減，A 與 B 則略有起伏，屬正常現象，因?yàn)閺膱D 5 中即可得知料層高度方向的混合料粒度并非單調，可通過調節料門開度或泥輥轉速等來強化偏析效果; A 與 C 點位各高度處含碳量較為接近，因?yàn)槎吡６冉M成較為接近; B 點位整體含碳量最高，因?yàn)?B 點處各高度混合料平均粒度均較小。由圖 4 可知，沿料層高度向下，混合料粒度為1 ～5 mm 的制粒小球逐漸減少， ＞ 8 mm 制粒小球逐漸增加，相對于傳統燒結工序，超厚料層燒結由于料層高度的增加，下部料層粒度更粗。而制粒過程中更多的燃料分布在細粒級料層中，因此在正常布料水平下，沿臺車高度方向從料面到底部混合料含碳量逐漸減小，這一正常偏析現象既有助于蓄熱作用的增強以降低固體燃料消耗，同時還可以有效防止下部料層過熔，減輕箅條的腐蝕。

由圖 6 的計算值可以看出: A、B、C 3 個點位處自上而下混合料含碳量均逐漸降低，其中 B 點處因粒度更細所以含碳量在各個高度基本均為最高，這些結果與實測值的分布規律相一致; 與實測值曲線對比可知，計算值所作曲線更加平滑，波動相對更小，但是基本規律一致，因此該計算方式偏差較小，可作為一種較為簡潔方便的預測手段，也即僅需測得料層高度方向各點位混合料的粒度組成與各粒級物料的含碳量就可算出臺車各點在不同高度處含碳量。

3 結 論

(1) 查明了泥輥寬度方向混合料粒度組成以及燃料的分布規律: 混合料整體中間偏細、兩側略粗，而混合料粒度越細含碳量越高，因此含碳量中間偏高、兩側略低，中間為 2. 74% ，兩側分別為 2. 66% 和 2. 63% 。

(2) 查明了超厚料層高度方向上混合料粒度組成以及固體燃料的分布規律: 從燒結機料面至底部混合料的粒度均呈增大趨勢，含碳量逐漸降低，但是由于泥輥和九輥的偏析布料程度有限，在部分高度處出現燃料含量升高的現象。

(3) 提供了一種計算料層高度方向燃料分布的計算方法: 利用料層高度方向混合料粒度組成和泥輥處各粒級含碳量可根據本文提供的公式計算各高度處混合料的含碳量，且計算值與實測值較為接近。
