楊軍順   郭延生  要軍考  李東  龍鴻昌

(六安鋼鐵控股集團有限公司)

1  雙層卸灰閥背景介紹

帶式燒結機在燒制過程中，由于工藝原因，臺車的部分散裝料將會通過風箱漏至燒結大煙道，大煙道下設置若干雙層卸灰閥，將散裝料卸至最下面的皮帶運走，設置雙層卸灰閥的目的在于，確保在卸灰過程中，負壓狀態的大煙道不因卸灰漏風，降低負壓度，從而影響正常的燒結生產。老式的卸灰閥因經常堵料、磨損、關閉不嚴而發生故障，增加了工人的勞動強度，降低了大煙道的負壓率，影響了燒結礦的產量和質量，鑒于以上客觀現實，六鋼公司設備部牽頭，抽調機、電、自動化、工藝等專業技術精英，組建雙層卸灰閥研發攻關小組，經過數次圖紙變更、模型設計和程序調試，終于研制成功了一種非常適用新型復試雙層卸灰閥，結合完善的后臺集控系統，一舉解決了燒結生產中的這個設備頑疾，經過生產現場實際實踐應用，效果及其顯著，大力促進了六鋼燒結生產力的進一步提高，一經推廣，必將為國內鋼鐵行業領域創造實實在在的經濟效益和社會效益。

2  工藝過程

新型復式雙層卸灰閥由上、中、下三部分組成。上面部分是上閥門、中間部分是儲料倉（配有料位儀）、下面部分是下閥門，上下閥門都是由電機減速機獨立驅動，控制上下閥板打開或關閉。卸灰閥工作時，打開上閥門，關閉下閥門，開始進料過程，當儲料倉進料到達設定的高度或進料時間到達設定的時間，關閉上閥門，打開下閥門開始卸料，卸料到達設定時間，關閉下閥門，一次卸料完成。而后再打開上閥門進入到下一個卸灰工作循環。

3  技術參數

4  硬件結構說明

4.1  雙層卸灰閥機械組件

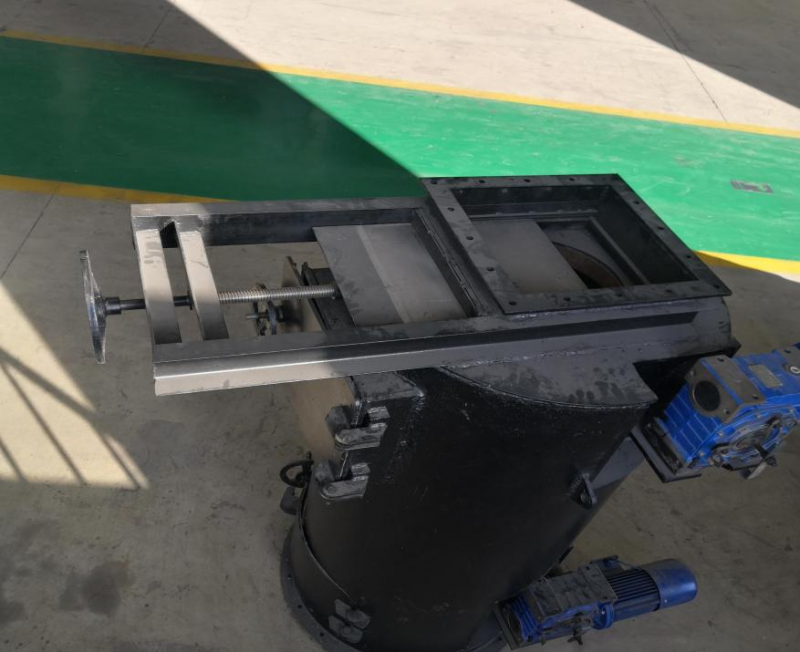

1、全封閉式手動插板閥作為檢修閥門，在生產線不停風的情況下，如需要對雙層卸灰閥進行維修時，將手動插板閥關閉，避免漏風；修正完畢再打開手動插板閥以保障雙層卸灰閥的正常運行。

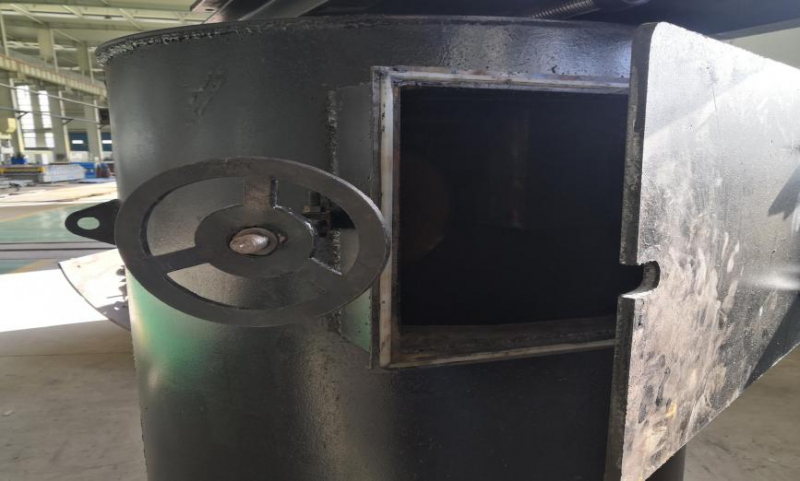

2、螺桿式檢修門，便于清理及檢修，注意打開檢修門時必須關閉閥門，阻斷風壓，并關閉電機電源防止誤操作打開閥板造成人員傷害。

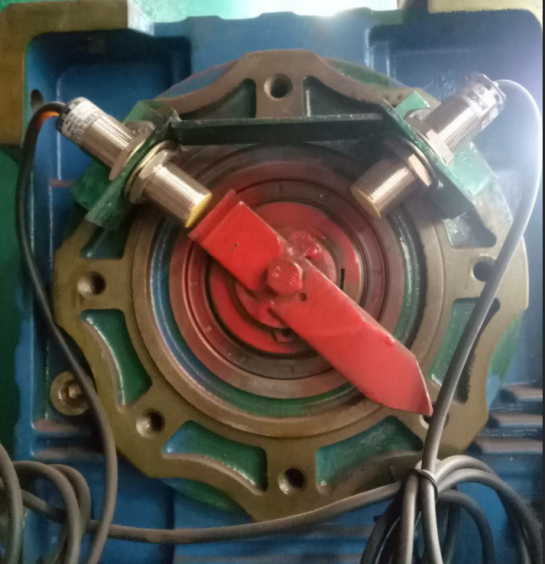

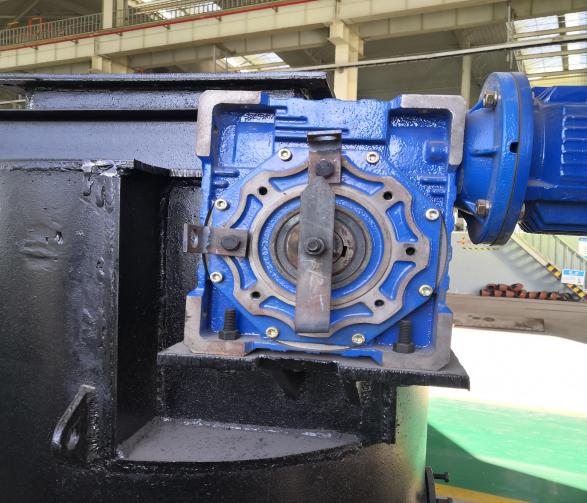

3、卸灰閥主軸一端連接快速啟閉電機減速機，另一端為方形軸頭，拆除減速機后可進行手動操作。電機減速機上配有行程限位裝置，限位精準，限位開關安裝角度為90°，如下圖所示。

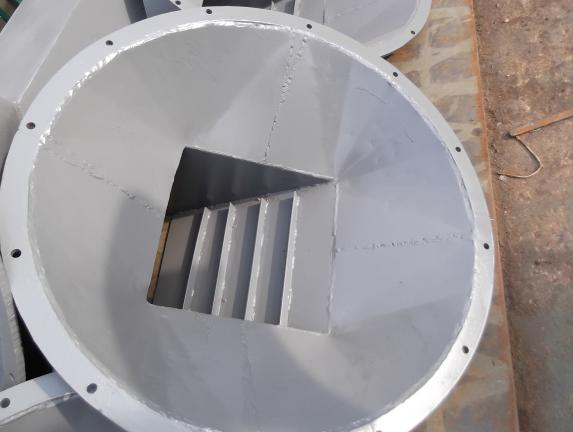

4、雙層卸灰閥下部落料漏斗帶有防磨損結構，排料時能夠順暢的把物料排送到下部運行皮帶上。傾斜的料槽可以有效減緩卸灰時物料對皮帶的沖擊。

4.2  料位開關

料位開關說明：

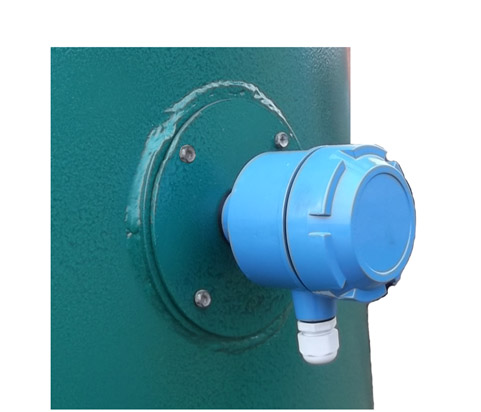

雙層卸灰閥閥體側面配有阻旋料位開關，型號RC-1024 24VDC。當中間料倉中儲料到達一定量時，料位開關檢測到物料料面后將信號發送給機旁電控箱PLC，隨之控制閥板啟閉進行卸灰。

為了保證卸灰閥的正常工作，控制系統采用料位開關控制和時間控制、兩個條件來控制卸灰閥的排料，不管哪個條件先到達，都要進入到排料程序，使卸灰閥進行排料。

如果料位開關持續兩分鐘動作，系統會認為料位開關發生卡阻等故障，兩個聲光報警器器將同時報警，并且雙層卸灰閥停止工作。

4.3  機旁電控箱

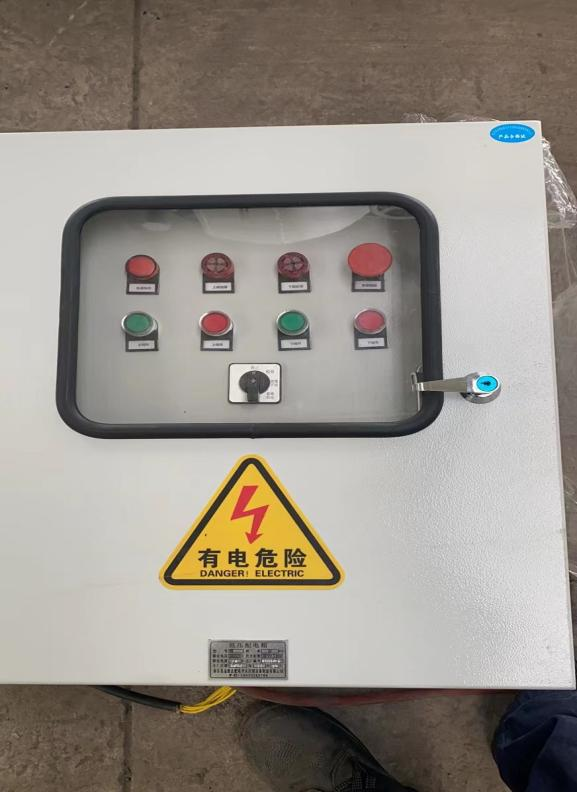

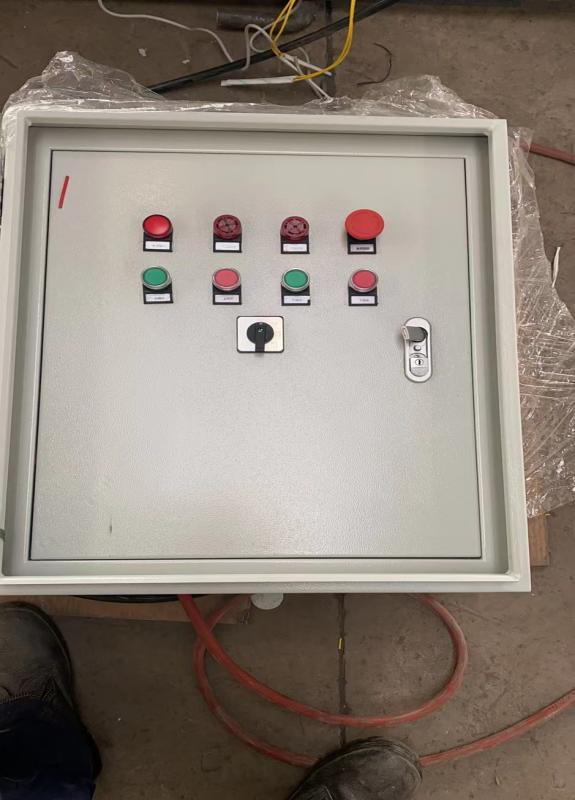

機旁操作箱采用雙層門結構，能夠有效防止粉塵進入，影響電器元件的正常工作，如圖：

機旁電控箱說明：

①急停按鈕——設備故障、停用或檢修時，按下此鈕，所有狀態均不能操作雙層卸灰閥。

②電源指示——接通電源，電源指示燈亮；反之，切斷電源，指示燈滅。

③轉換開關——在接通電源使用設備時，可調整旋鈕選定相應的操作模式作為當前工作方式，主要有“檢修、現場手動、現場自動、和集控（停止）”四種狀態；

檢修——長按上、下閥控制按鈕，才能進行對應的操作，離手即停，便于檢修使用，上下閥沒有互鎖。

現場手動——人工進行現場排料時選定該模式，點擊對應開關按鈕進行操作，上下閥實現互鎖，不會出現上下閥同時打開的狀態。

現場自動——設備進入程序自動控制模式，進料時間2小時（可調整）、排料1分鐘（可調整）、上下全關一分鐘（可調整）后開始下一次循環。

集控（停止）——主控室集中監視和控制模式，主控室實時監控每個閥的模式選擇和運行狀態，正常停車可以用鼠標點擊“順序停”，立即進行最后一次卸灰操作，然后雙層卸灰閥停止工作，點擊“順停復位”，重新開始自動工作。緊急情況可以點擊“急停”，立即停車，點擊“急停復位”，對急停進行復位，重新開始工作。

④上下閥門開關按鈕——僅在“現場手動”和“檢修”模式時可以操作。

⑤聲光報警——當出現閥板卡阻不能開閉到位或電器元件損壞等設備故障時，發出嗡鳴聲及閃燈警報。提醒需要維修人員及時進行維修、排除故障。

注意維修時：一定在機旁操作箱上把轉換開關打到“現場手動”或“檢修”位置，并按下“急停”開關，當處理好之后，再把轉換開關打到“集控”或“現場自動”位置，復位“急停”開關，這臺卸灰閥就會自動進入工作狀態。

5  后臺集控與主從站系統

為了幫助燒結事業部便于對整個生產線所有卸灰閥的集中管理，我部門還研發了配套的上位機控制管理系統。對每一個閥門的實時工作狀態情況及工作模式選擇進行統一監控管理，當卸灰閥的進料時間、排料時間和循環時間需要調整時，由參數設置頁面進行方便調整。

鑒于集控的功能現實要求，開發出了自動化部分的主從站系統。為節約成本，除主控室增加一臺獨立的電腦、若干交換機及網線外，不增加其他硬件。該系統每相鄰的8個雙層卸灰閥PLC，形成一個小組，組成一個主從站系統，其中一個為主站CPU ,其它7個為從站CPU。六鋼燒結事業部總計60個雙層卸灰閥，那么將形成8個主從站小組，其中有主站CPU共8個，從站CPU共52個（最后一組是3個從站）。60個CPU在同一網段內賦值不同的IP地址，每個CPU讀取各自對應的雙層卸灰閥信息，每個小組中主站CPU同時讀取該組7個從站CPU信息。每個小組主站CPU來管理本組的卸灰閥，通過OPC通訊讀取全部8個小組主站的信息，OPC通訊，負責鏈接主控室WINCC畫面和全部8臺主站CPU信息，能夠?qū)崿F(xiàn)對生產線每臺卸灰閥的遠程監控。

主控后臺安裝s7-200PC Access SMART Tag File Moniker和WINCC軟件，下圖就是我們自己開發的監控系統主界面：

1號燒結參數設置---設置1號燒結參數---設置卸灰閥的進料時間、排料時間和循環工作時間

2號燒結參數設置---設置2號燒結參數---設置卸灰閥的進料時間、排料時間和循環工作時間

1號燒結狀態監控---監控1號燒結運行狀態---對1號燒結所有卸灰閥進行整體監控

2號燒結狀態監控---監控2號燒結運行狀態---對2號燒結所有卸灰閥進行整體監控

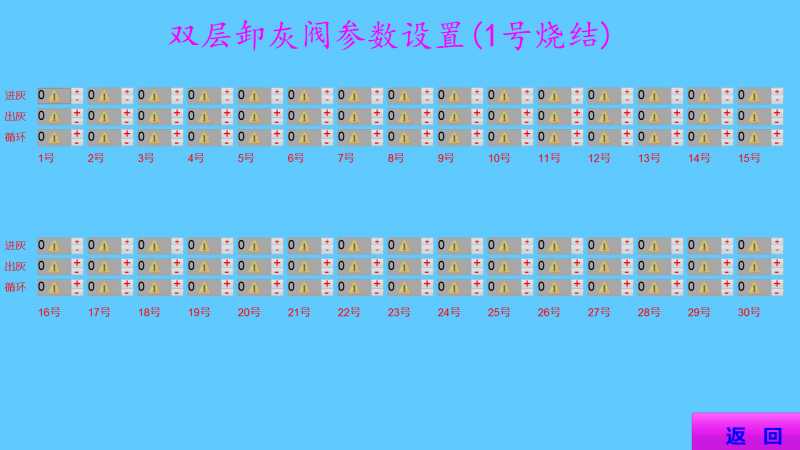

啟動監控程序后，打開參數設置界面，界面上會顯示每個卸灰閥的進料時間、排料時間和循環時間，根據生產實際情況調整每個卸灰閥的進料時間、排料時間和循環工作時間，調整后回車，所有參數下載到PLC中。

關閉參數設置畫面，打開系統監控畫面。在畫面中有各套雙層卸灰閥的模擬畫面，上下閥的開關狀態、上下電機的啟停狀態、料位開關的動作狀態等都能實時在畫面中顯示出來。畫面中有“順序停”、“順停復位”、“急停”和“急停復位”四個按鍵，正常停車可以用鼠標點擊“順序停”，立即進行最后一次卸灰操作，卸灰完畢后上下閥全部關閉，停止工作，如需繼續工作，點擊“順停復位”，重新開始自動工作。緊急情況可以點擊“急停”，立即停車，如需復位，點擊“急停復位”，對急停進行復位，重新開始工作。

6  報警保護類型

為較少電機堵轉燒毀、操作失誤造成漏風等故障，該系統設置多重保護如下：

1、卸灰閥工作過程中，上閥門或下閥門電機熱繼動作，上下閥門分別對應的聲光報警裝置就會報警；

2、上下閥門總共有開或關到位4個接近開關，任意某個或多個接近開關損壞，失去作用；由于各種原因在規定的時間沒有開或關到位；阻旋料位計連續被卡超過兩分鐘；以上三種情況下，兩個聲光報警將同時報警，并停止所有動作。

發生以上報警，需要人工去現場處理（注意處理時一定在機旁操作箱上把轉換開關打到“檢修”位置，并按下“急停”開關），當處理好之后，再把轉換開關打到“集控”或“現場自動”位置，復位“急停”開關，這臺卸灰閥就會自動進入工作狀態。

7  經濟效益

首先從硬件的直接成本方面核算，因?yàn)橐褜Y(jié)事業部60臺舊的雙層卸灰閥全部替換完畢，六鋼設備部自己研制、開發、制作的成本，相交于市場購買費用，就此一項一次性為公司節約150余萬元。

其次，因?yàn)樵撔碗p層卸灰閥設計結構科學、合理，控制理念嚴謹，使用靈活方便，極大的降低了在生產中燒結抽風系統的漏風率，使用后，在保持同樣的-16KPa的負壓下，主抽風機頻率由46降至44,每臺5800KW的電機電流由260A降至245A，降低約15A電流，總計每天節電4*15*0.85*10.5*1.73*24=22232KWH，折合到成本上約22232*0.6=13339元/天，每年可為公司節約成本13339*330=440萬元。折合減少碳排放22232*330*0.123*2.627=2370596KG=2370.6噸二氧化碳的排放。

第三、減少了燒結干基煤的配比，由4.7%降為4.4%，每日節約燒結煤0.3%*23958=71.8噸，折合二氧化碳71.8*2.627=188.6噸。每年折合減少碳排放188.6*330=62238噸。

第四、自主開發STEP7-200雙層卸灰閥工作軟件、后臺集控s7-200PC Access SMART Tag File Moniker主從系統和WINCC監控畫面，為公司節約了軟件成本。

第四方面，培養了人才，鍛煉了隊伍。價值無可估量。

第五方面，如果該技術一經大力推廣，必將創造更多的經濟效益和社會效益。
