王?；?， 馮帥

（河鋼集團邯鋼公司邯寶煉鐵廠，河北 邯鄲 056000）

摘 要：為提高邯鋼 3 200 m³ 高爐的噴煤比，將高爐布料溜槽由圓弧形改為方形，增加料面厚度，改善了爐料偏移的現象，使得煤氣流分布均勻，有助于提高煤氣的利用率。噴煤罐出口安裝加速裝置和反吹管，解決了不走煤、停煤的問題，保護了金屬軟連接設備，避免漏煤污染環境。 高爐多次調整布料矩陣，以大礦批、低料速和平臺+漏斗的布料模式為核心思想，改進效果明顯，爐況整體趨于穩定。根據高爐噴煤量的不同逐漸調節噴煤使用壓縮空氣的流量，可以提高噴煤速率的穩定性。

關鍵詞：噴煤比；布料矩陣；加速裝置；壓縮空氣

鋼鐵企業的焦化工序產生的環保問題較多，黨中央倡導綠色、低耗、環保的發展理念，鋼鐵企業要生存發展，提高企業的經濟效益，必須提高煤比。 我國先進企業中國寶武集團鋼鐵集團有限公司 4 座高爐的煤比平均為 170 kg/t， 萊蕪鋼鐵集團有限公司高爐的煤比高達 180 kg/t 以上，爐況順行較好，產量和指標名列前茅^[1-5]。 邯鄲鋼鐵集團有限公司 3 200 m³ 高 爐 的 煤 比 在 130 kg/t左右， 邯鄲鋼鐵集團有限公司屬于城市型鋼廠，焦炭資源非常緊張， 提高煤比， 降低焦比是企業發展的重要策略。 目前邯鋼的裝料制度為中心加焦布料方式，雖然此料制可以接受比較大的高爐入爐風量，中心料制優勢在于強力中心氣流，抑制邊緣氣流，但由于邊緣偏重，高爐煤氣利用率偏低， 外圍變化易造成爐況波動，減風 、減氧的情況時有發生。 高爐噴煤的穩定性不佳，有時倒罐的速率波動高達10 t/h以上，造成高爐透氣性變差，被迫減風，影響高爐產量及指標^[6-10]。

1 高爐的設備改造

1.1 改造布料溜槽

邯鋼 1#、2# 高爐爐頂采用圓弧形布料溜槽，特點是爐料的料流均勻、范圍寬、比較分散。生產實踐中，兩座高爐同時不順行，采取調整料制的方法效果均不明顯。 休風后檢查料面發現，實際料面和設定料面偏差很大，實際料面又寬又薄、且不規則，高爐生產過程中頂壓為 225 kPa 左右，在高壓氣流的吹動下，使用圓弧形布料溜槽布料，爐料容易發生偏移，料面不平整使調節爐況難度增加。為此，將高爐布料溜槽由圓弧形改為方形，優點是布料的料面較窄，料面厚度也能增加，通過計算，使用方形布料溜槽的料面厚度比圓弧形布料溜槽厚 30%左右。

在高壓條件下，爐料的偏移情況大大改善，提高了高爐布料的準確性，即有助于高爐工長調節控制煤氣流分布，還有利于提高高煤氣利用率。

此外，為進一步使得布料均勻、平整，爐喉的十字測溫裝置縮短了 40%， 避免高速料流經過十字測溫的臂面發生碰撞、反彈的情況，保證了料面的完整性，也有利于煤氣流的均勻穩定，間接提高了高爐的煤比。

1.2 噴煤罐出口安裝加速裝置、反吹管

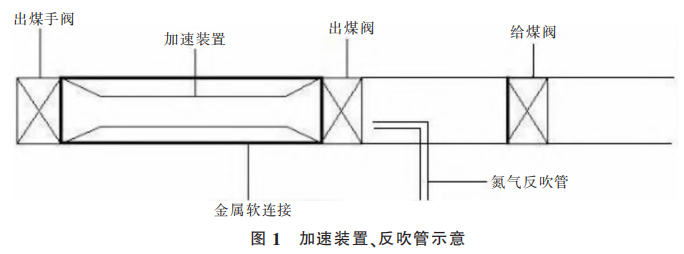

高爐噴煤的穩定性對高爐操作有著重要的意義。 噴煤速率由罐壓控制，正常噴吹時速率較為穩定，當噴煤進行倒罐作業時，速率波動較大，瞬時實際噴煤量和設定噴煤量至少相差 10 t/h，甚至出現不走煤的情況。 研究發現，從噴煤罐到混合器的距離約 10 m，管道屬于濃相輸送，煤粉沉積容易出現不走煤、停煤問題。 為解決此問題，在噴煤罐的出煤手閥和出煤閥之間安裝 1 個加速裝置， 該加速裝置放置于金屬軟連接內部，如圖 1 所示。 該加速裝置長 500 mm，兩端直徑為 100 mm，中間直徑為 50 mm，在噴煤過程中，先打開出煤閥再打開出煤手閥，能起到加速煤粉流動的作用，解決了不走煤的問題。 因加速裝置是耐磨合金材質，也保護了金屬軟連接設備，避免磨漏造成漏煤，影響生產、污染環境。

在倒罐過程中，出煤閥和給煤閥之間容易沉積煤粉， 再次噴吹時， 經常出現速率波動的情況，為此，在出煤閥與給煤閥之間，靠近出煤閥處安裝 1 個氮氣反吹管，朝出煤閥方向，主要有兩個作用：①在倒灌過程中，先打開給煤閥，反吹氮氣，將管道內積煤吹掃進噴煤主管道，再打開出煤閥，解決了出煤閥和給煤閥之間不走煤的問題； ②充壓過程中，打開出煤閥，關閉給煤閥，反吹氮氣進入噴吹罐內，進行充壓作業，由于反吹氮氣與噴煤罐的底部流化氮氣、錐部流化氮氣都不對稱，可以使罐內的煤粉流化均勻，有利于提高噴煤過程的穩定性，提高煤粉的燃燒率，進而提高高爐的煤比。

1.3 建造第 4 座熱風爐

邯鋼 3 200 m³ 高爐配備 3 座熱風爐，采用“兩燒一送”的方式進行送風，現場留有第 4 座熱風爐位置。2016 年發現，兩高爐的 2# 熱風爐最先出現問題，一方面是送風后期不吃風量，頂溫低，最高也不到 1 050 ℃；另一方面是換爐過程中風溫波動大，格子磚嚴重堵塞。 因此，開始建立第 4 座熱風爐，2018 年投入運行， 風溫由 1 050 ℃提升至 1 200 ℃，后續仍可提高。 在“換爐”過程中的風溫波動明顯減小，高爐的燃料比也大幅度降低，煤比升高，經濟效益顯著。 據統計，2019 年和 2020 年，兩高爐的煤比由 135 kg/t 上升至 150 kg/t 左右，焦比335 kg/t 下降至 305 kg/t， 燃料比由 530 kg/t 改善至 510 kg/t 左右。

1.4 高爐噴煤罐安裝穩壓裝置

為提高高爐噴煤的穩定性，對高爐噴煤罐進行改造，改造前如圖 2（a）所示。 罐體、安裝于罐體頂部的進煤管道、大放散管道和小放散管道，進煤管道中安裝進煤閥， 大放散管道中安裝大放散閥、小放散管道中安裝小放散閥；罐體下部兩側分別設有錐部流化閥和出煤閥，底部設有底部流化閥。

改造后如圖 2（b）所示。 改進之處為：罐體頂部安裝有新小放散管道，新小放散管道下端與罐體頂部連接，上端與大放散管道連接，新小放散管道內部安裝有新小放散閥； 罐體上安裝有進氣管道，進氣管道上安裝穩壓調節閥，穩壓調節閥與 PID 控制器連接。 安裝新小放散管道和穩壓調節閥，實現噴煤罐罐壓的自動穩定調節，大幅提升了噴煤罐罐壓的穩定性，保證了噴煤速率的穩定，為高爐長期穩定順行創造了條件。 在噴煤過程中，新小放散閥和穩壓切斷閥不必頻繁開關， 減少閥門球面的磨損，有效地提高了閥門的使用壽命，高壓氮氣的消耗量也明顯減少。 此外，耐磨金屬板可防止發生因大放散管道磨漏而造成的漏煤情況。

2 工藝改進及優化

2.1 布料工序的改進

邯鄲鋼鐵集團有限公司兩座 3 200 m³ 高爐原布料矩陣為 C^2345610 ₃₃₂₂₂₄ O ²³⁴⁵⁶ ₄₄₃₂₂ 。 此料制的優點是增強中心氣流，抑制邊緣氣流；缺點是高爐的邊緣效應偏重，對外圍變化比較敏感，高爐煤氣利用率不高，經常維 持在 45%~46%之間，高爐燃料比高達 530~535 kg/t。 為了優化布料工藝， 邯鄲鋼鐵集團有限公司2# 高爐嘗試采用去除中心焦，采用大礦批、低料速和平臺+漏斗的布料模式。首先，將礦石的布料圈數和焦炭的布料圈數均從中心向外部偏移，目的是將漏斗深度加深， 以此來開放整個爐料的中心通道。然后，根據礦石與焦炭安息角的不同，測算出平臺的寬度， 爐喉的半徑為 4.5 m， 平臺度為 1.5 m 左右，漏斗深度 2 m 左右，因此高爐的布料矩陣逐步調整為：C^2345610₃₃₂₂₂₄ O ²³⁴⁵⁶ ₄₄₃₂₂→C^2345610 ₃₃₃₂₂₁ O ²³⁴⁵⁶ ₃₃₃₂₂→C²³⁴⁵⁶⁷ ₃₃₃₂₂₂O ²³⁴⁵⁶ ₃₃₃₂2。 經過4—8 個冶煉周期后，觀察發現爐身靜壓逐漸平穩，邊緣氣流穩定發展，爐況整體朝著穩定、向好的方向發展。 此外，爐體水溫差緩慢下降，最終穩定到3~4 ℃之間， 高爐煤氣利用率大幅度提升至 49%~50%之間，煤比從 120 kg/t 提高至 140 kg/t 以上。

2.2 送風程序的改進

送風對煤氣流的分布有著重要的影響， 首先，必須選擇與高爐匹配的入爐風量。其次，要確定適宜的實際風速、標準風速以及鼓風動能。 邯鋼 3 200 m³高爐共 32 個風口，風口直徑為 120 mm，風口面積為 0.361 9 m²，風口面積偏小，爐內邊緣氣流不宜發展，穩定性差。因爐況波動，煤氣利用率經常降至48%以下。 為了提高進風量，保證壓差穩定和高爐順行，采取增加風口面積的措施：將風口直徑增加為 130 mm，風口面積增加至 0.424 7 m2。 通過增加風口面積， 高爐壓差下降明顯， 再逐漸增加風量、氧量和噴煤量，可以提高高爐產量，降低燃料比。風量由 5 800 m³ /min 提高至 6 000 m³ /min， 富氧率由 3%提高至 4.5%左右， 煤比由 130 kg/t 提高至 150 kg/t。

此外，通過增加風口長度達到活躍中心氣流的目的，風口長度增加后，回旋區向爐缸中心推移，標準風速為 240~245 m/s， 實際風速為 260~270 m/s，鼓風動能達到 160 kJ/s 左右。 通過配置部分長風口，不僅使?fàn)t缸狀態得到改善，而且邊緣氣流也得到合理控制，爐體水溫差由 3.5~4 ℃穩定到 3 ℃左右，高爐煤比進一步提高。

2.3 優化噴煤工藝流程

高爐噴吹煤粉屬于氣固兩項輸送，噴煤罐到混合器之間為濃相輸送，煤粉的“載體”為氮氣；混合器到高爐煤槍為稀相輸送，煤粉的“載體”為氮氣和壓縮空氣，壓縮空氣的使用量占 90%以上，可見壓縮空氣的調節對噴煤速率的穩定有著重要的意義。

根據高爐噴煤量的不同， 逐漸調節壓縮空氣的流量，整體趨勢為隨著噴煤量的增加，壓縮空氣呈減少趨勢。 具體為：①高爐剛送風時，單系列 10 t 起噴，壓縮空氣流量按 1 200 m³ /h 設定；②高爐要煤量20 t 時，改雙系列噴煤，每個系列壓縮空氣流量按 1 200 m³ /h 設定；③單系列噴煤量為 15 t 時，壓縮空氣流量按 1 000~1 100 m³ /h 設定；④單系列噴煤量為 20 t 時，壓縮空氣流量按 950~1 000 m³ /h設定；⑤單系列噴煤量為 25 t 時，壓縮空氣流量按900~950 m³ /h 設定。 以上情況是在沒有停煤槍情況下的操作， 高爐停 1 桿煤槍按壓縮空氣流量減少20 m³ /h 設定。

此外，高爐遇有特殊情況，不得不大幅度減風、減氧、減煤，甚至停煤，噴煤必須采取“手動”操作。首先，將罐壓設置為“手動”調節，避免噴煤速率大幅度波動。然后，打開小放散閥、關閉錐部流化閥、減小底部流化閥的開度，逐步降低罐壓，同時提高壓縮空氣流量。 若高爐停煤，壓縮空氣加至 1 500 m³ /h。

2.4 噴煤工藝增加連鎖程序

噴煤罐的給煤閥、出煤閥、大放散閥、中放散閥、小放散閥、底部流化調節閥、錐部流化調節閥、穩壓調節閥均為氣動球閥，可以遠程控制。 設定以下 3 道連鎖程序：①根據高爐要煤量的不同，依次設定底部流化調節閥、錐部流化調節閥和穩壓調節閥的開度，噴煤量越大，開度逐漸增大。②根據噴煤罐的實際壓力跟蹤設定壓力按程序進行調節，當罐壓的實際值高于設定值 6 kPa 時， 打開小放散閥，進行卸壓操作；實際值等于設定值后，關閉小放散閥；當罐壓的設定值高于實際值 6 kPa 時，打開穩壓調節閥進行補壓，穩壓調節閥的開度隨著壓力的增長而減小，實際值等于設定值后，穩壓調節閥開度降低為零。③增加報警程序，給煤閥、出煤閥沒有正常打開會造成高爐停煤，放散閥打不開會造成罐壓升高，影響噴煤速率穩定性，因此，以上閥門均增加報警程序，5 s 打不開報警，通過手動干預可以保證高爐正常噴煤。 正常生產時，高爐熱風的壓力控制為 390 kPa 左右，給煤閥設定連鎖程序，罐壓低于 400 kPa 時，閥門不能打開，即可防止熱風倒流燒壞煤槍，避免事故發生。

3 結 論

通過對邯鋼 3 200 m³ 高爐進行設備改造和優化工藝操作， 高爐布料精度有了較大提高，送風量可以維持在 6 000 m³ /min 左右， 富氧量保持在 15 000~18 000 m³ /h 之間，頂壓提高至 230 kPa，高爐噴煤的穩定率達到 99.5%以上，高爐煤比達到了 150 kg/t 左右，取得了較好的經濟效益。

參考文獻：

[1] 章宏． 高爐制粉噴吹工藝生產實踐及優化[J]． 江西冶金，2021，41(1)：31-35．

[2] 蔣大軍,杜斯宏,宋劍,等. 攀鋼高爐經濟爐料結構研究與應用實踐[J]. 煉鐵，2013(6)：27-31.

[3] 侯興 ． 高爐經濟煤比和最大噴煤效益計算 [ J]． 江西冶金 ，2014，34(2)：44-45．

[4] 劉克顯，王玉濤，魏穎，等． 高爐煤粉噴吹控制系統述評[J]． 東北大學學報，2001，22(3)：253-256．

[5] 王學伶． 邯鋼老區高爐煤粉系統升級改造實踐[J]． 河北冶金，2014(1)：56-59．

[6] 馮帥，盧光輝． 邯鋼 3 200 m³ 高爐 INBA 系統改進及應用[J]． 江西冶金，2021，41(3)：47-50．

[7] 尹志華，馮帥，李杰． La₂O₃ 對高爐噴吹煤粉燃燒率的影響及分析[J]．江西冶金，2021，41(2)：39-43．

[8] 劉立廣，鐘樹周，李鮮明． 韶鋼大高爐提煤比降焦比生產實踐[J]．江西冶金，2015，35(1)：18-21．

[9] 柏德春，陳開泉，廖經文，等． 韶鋼 3200 m³ 高爐煤氣流分布控制的優化[J]． 煉鐵，2013，32(3)：46-48．

[10] 夏建國，宋文． 鄂鋼 6 號高爐操作制度的調整[J]． 煉鐵，2018，37(6)：51-54．
