董云江，常 勝，李智勇，甄 眾，蘭志玉

（天津市新天鋼聯合特鋼有限公司，天津301500）

[摘 要] 聯合特鋼中一臺 230m² 燒結機由于使用年限較長，燒結機漏風率達到 55%，已影響到了燒結礦的產能和能耗，因此有必要對其系統密封性進行創新改造。本文主要是從燒結機系統密封性考慮，根據該燒結機密封狀況的跟蹤調查結果，確定了燒結機主要漏風部位，并結合當前燒結機創新性密封技術提出了改造方案。通過燒結機頭機尾密封、臺車滑道密封、臺車欄板側邊密封、煙道卸灰閥等部位的創新改造，該燒結機本體漏風率下降到 34%左右，抽風系統負壓達到了 - 16.5kpa 水平。有效提高了燒結機的系統密封性。

[關鍵詞] 燒結機；系統密封性；臺車滑道；漏風率；創新改造

0引言

在燒結生產中, 抽風系統的漏風是燒結工藝中難解決的問題之一，特別是燒結機系統的漏風, 不但減少了燒結料層的過風量、浪費了鼓風電耗，同時也降低了燒結機的利用系數。為了降低燒結機的能耗及提高燒結礦的產量, 必須采取行之有效的措施對燒結機的漏風問題進行治理, 這對鋼鐵企業增產降耗、提高經濟效益具有非常重要的現實意義^[1]。

近幾年，燒結機出現了許多創新性密封技術，與傳統的密封相比這些技術具有密封效果好、設備運行更穩定的優點。新天鋼聯合特鋼有限公司（下稱聯合特鋼） 現有兩臺 230m² 燒結機，由于使用年限較長，其中一臺燒結機漏風率達到 55%，已經影響到了燒結礦的產能和能耗，利用目前創新性密封技術對該燒結機進行系統密封性改造勢在必行。

本文通過對上述 230m² 燒結機的密封狀況跟蹤調查結果的分析，明確了燒結機頭、機尾密封、臺車密封滑道、臺車欄板側邊、煙道卸灰閥處為燒結機主要漏風部位，并結合創新密封技術提出了密封改造方案，同時對密封改造方案的實施效果進行了總結。

1 燒結機漏風情況分析

聯合特鋼一臺 230m² 燒結機漏風率達到 55%，通過對該燒結機漏風狀況的跟蹤調研，發現了主要漏風點有以下四個部位：

1.1 燒結機頭、機尾密封裝置

聯合特鋼 230m² 的燒結機機頭、機尾密封采用的是鉸接四連桿密封結構。機頭部位采用的是一段式密封方式，機尾部位采用的是兩段式密封的方式。這種頭、尾密封結構有一個最大的弊端就是，使用一段時間后，密封裝置磨損嚴重，無法保證密封效果，漏風率較大，且后期維修不方便，維護成本較高。

1.2 燒結機臺車動靜滑板漏風

1.2.1 臺車密封裝置本身漏風

臺車密封裝置依靠金屬?gòu)椈蓧毫κ古_(tái)車下部的動滑板密板與風箱上部的固定滑板始終緊密接觸，以提高臺車和風箱間的密封效果，降低燒結過程中的漏風率和能耗，提高燒結礦的產量。改造前 230m²的燒結機臺車密封裝置為彈簧式，由動滑板、銷軸、彈簧、門型框等組成。動滑板安裝在門型框體內，通過在導向銷的位置安裝彈簧來保證與固定滑道緊密接觸。但是彈簧式滑道本身就是一個漏風體，大量的風會沿著動滑板與門型框之間漏出。

另外燒結臺車在 500℃溫度環境下工作，鋼絲彈簧很容易失效和彈力不均，造成動滑板與固定滑板接觸不平整，產生漏風。

1.2.2 臺車密封裝置潤滑問題造成的漏風

臺車密封裝置潤滑效果不好或油路堵塞，都會造成滑板磨損和發生變形，這些都能夠增大系統的漏風量^[3]。原潤滑效果不好，主要原因原是滑道是采用中部開孔的方式注油，在滑道的交接處會受到不同的壓力，就會讓滑板上方出現臺階導致潤滑效果不好，有一些嚴重的還可能會把滑板上的潤滑脂刮掉，增大工作過程中結構的磨損率。原滑道潤滑結構不合理，潤滑效果差，油脂消耗高，同時也對環境造成了一定的污染^[2]。

1.3 燒結機臺車欄板間漏風

在 兩 相 鄰 臺 車 的 欄 板 接 觸 面 上 ， 存 在 2 ～ 10mm 的間隙，漏風量較大。主要原因是燒結機在運轉過程中，由于燒結機尾部配重調節不好，就會造成臺車側表面磨損，并使臺車結合面出現縫隙，造成漏風。

1.4 煙道卸灰閥漏風

圖 1 是結構中的放灰系統的示意圖。由圖 1 能夠看出，這一系統的上方主要是和燒結機的底座相互連接，下方則是通過自動放灰裝置來實現卸灰閥的控制。不管是密封裝置還是放灰系統，二者都有相對獨立的密封腔，與風箱是相互獨立自成體系的。當對煙道放灰時，卸灰閥密封不嚴密，會導致系統漏風率增大。

2 燒結機系統密封改造方案

針對上述燒結機漏風問題，結合當前燒結機創新性密封技術制定如下改造方案：

2.1 燒結機頭、尾密封改進

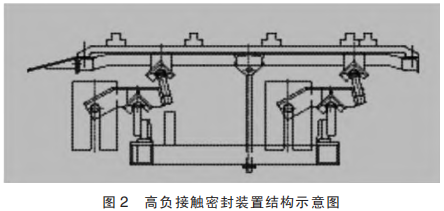

為了徹底解決燒結機頭、尾漏風問題，選擇了當前最新型高負接觸密封裝置來解決燒結機頭、尾漏風問題，高負接觸密封裝置結構如圖 2 所示。該密封裝置主要結構分為上下兩部分：上半部分主要是密封裝置，由支撐底座、轉臂、配重、密封梁、密封板構成；而下半部分主要是放灰系統。此次改造將機頭、機尾密都改成了一段式高負接觸密封方式，同時將密封下料管壁厚由 169mm 增加到 200mm。

高負接觸頭、尾密封裝置的主要特點是：

（1）密封裝置的轉臂能夠隨著臺車底梁的微動而靈活轉動，密封板能始終緊貼臺車底梁，而且密封板不會被礦灰托起，可以實現機頭、機尾更好的密封效果^[3]。

（3）該密封裝置有兩處高負接觸密封部位，既能起到支撐作用，又可起到雙密封功效。其密封板的支撐采用了多組半圓柱及半圓內鉸構成的鉸接結構，這種結構能夠最大限度的降低鉸接面磨損。

（4）該密封裝置只有密封板是易損件，而密封板材質一般選擇耐磨性較好的 QT500-10～18 球墨鑄鐵，它的使用壽命大概是在一年半到兩年之間，同時密封板的更換也非常的便捷。

（5）這種密封裝置可將燒結臺車下面的四道梁全部封住，同時相鄰臺車的一道梁也能夠被密在密封板的范圍內，即使燒結機破密封也不會發生短路的情況，不讓有害的風進入到風箱內。

（6）該密封裝置結構緊湊，自成體系，能夠?qū)崿F(xiàn)獨立拆卸的功能。同時周?chē)軌蛐纬奢^寬裕的空間，不管是拆還是安裝，都能夠非常的便捷。

2.2 燒結機臺車動靜滑板漏風的改進

在對燒結機的滑道密封裝置進行分析時，發現現有的密封裝置存在著較多缺陷，故對密封材料和密封的形式進行了一定的創新，主要的改進舉措如下所示。

（1）在燒結機臺車動靜滑板的密封方式上，采用了全密封式雙板簧滑道密封裝置，具體的結構如圖 3 所示。由圖 3 可以看出，該密封裝置采用了雙板彈簧密封滑道，在滑道上蓋和動滑板之間安裝了兩根通長不銹鋼板彈簧，同時將滑道上蓋、鋼板彈簧和動滑板之間采用高強鉚釘連接，此結構基本消除滑道上蓋與動滑板之間漏風的問題。在燒結機工作時，兩根彈簧會同時施加向下的力去按壓動滑板，此時動滑板受力均勻，增強了動滑板和固定滑道之間的密封效果^[4]。

（2）將動滑道的材質改為不銹鋼材料，不銹鋼材料具有耐磨耐、腐蝕的特性，能夠具有更高的可用 性 ； 將 固 定 滑 道 材 質 改 為 耐 磨 性 能 更 好 的ZG40Mn2，該材料具有耐高溫、耐磨損等特點^[5]。

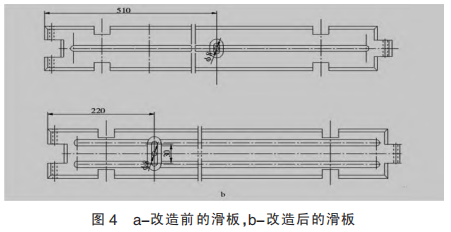

（3）重新設計滑道潤滑結構，將滑板統一都改為了有油孔滑板，滑板油孔統一設置，讓每塊滑板的端部進行開口實現加油功能。將滑板由單油槽改成雙道油槽方式，并將油槽的寬度改成了 10mm，這種改進是為了讓上下滑道之間的潤滑性更加良好。同時油池的形狀設計改成為圓角矩形，而這有助于滑道形成良好的潤滑油膜，改善密封滑板的密封效果?；鍧?rùn)滑結構改造前后的對比如圖 4 所示。

（4）對固定滑道部分磨損較為嚴重的滑板進行更換，可采用整體更換或分段更換的方式，盡可能的去減少停機的時間，不影響生產效率。

2.3 欄板側邊柔性密封裝置改進

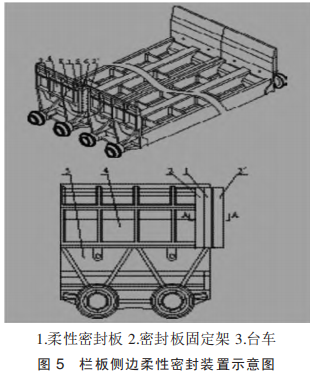

為了解決臺車欄板縫隙的漏風，在臺車欄板接縫處的側邊采用了柔性密封裝置（見圖 5）。柔性密封裝置由不銹鋼板、橡膠板組成。不銹鋼密封板可以保證密封機構穩定，不隨溫度變化而發生變形，既保證了使用壽命，又方便安裝和維護。采用橡膠板補償結構，可以保證臺車回位后密封效果，使用該方案較好的解決了欄板側邊漏風問題。

2.4 煙道卸灰閥處漏風改進

通過采用新型復試智能電動卸灰閥，實現物料的定時定量排放，閥門的開啟關閉速度快、行程大，且上下閥門獨立驅動，能夠?qū)煹纼?nèi)的物料有序排放，利用大口徑異型橡膠密封圈，密封效果好，無沖刷，大大降低煙道卸灰過程中的漏風率。

3 結語

通過聯合特鋼 230m² 燒結機漏風部位與漏風原因的分析，明確了燒結機系統漏風的主要部位在機頭、機尾密封處，以及臺車動靜滑道、欄板接縫、煙道卸灰閥部位。本文針對 230m² 燒結機漏風情況，結合目前燒結機系統密封創新性技術，對燒結機漏風問題提出了改進建議和改造方案。

實踐表明，通過燒結機頭、機尾，臺車動靜滑板，臺車欄板接縫及煙道卸灰閥等部位的實施的創新性改造，燒結機的漏風率由 55%下降到 34%左右，抽風系統負壓達到了-16.5kpa，燒結礦電單耗降低 2.15kWh/t，燒結機利用系數提高了 0.21t/（m²·h）， 這些指標已經達到了國內的先進水平。由此可見，實施燒結抽風系統的密封性改造，可有效降低燒結機的漏風率，這是燒結機提產、增效最直接有效的手段。
