張文成^１,２ 張小勇^１ 鄭明東^１

(1安徽工業大學化學與化工學院，2寶鋼研究院梅鋼技術中心)

摘 要：通過對10 種冶金焦炭的分析，探討焦炭全硫分、焦炭不同形態硫分和焦炭表面吸附硫分對高爐煤氣含硫的影響。試驗結果表明10 種冶金焦炭的全硫?yàn)?0.66%—0.84%，焦炭全硫與高爐煤氣含硫沒有明顯的關系，冶金焦炭中包括無機硫和有機硫，有機硫又分為噻吩、砜和亞砜，噻吩類硫占比為20.05%—53.84%；亞砜類15.28%；砜類2.91%—34.92%；無機硫10.1%—34.66%。焦炭中噻吩、砜和亞砜等有機硫、焦炭無機硫與高爐煤氣含硫關系不明顯，隨著焦炭中噻吩硫增加，無機硫下降，高爐煤氣含硫增加。焦炭的表面附著硫大部分都集中在0.008%—0.015%之間。理論計算表明0.01%的焦炭表面附著硫相當于高爐煤氣中硫量增加 23.91%。高爐生產實踐表明 0.01％ 的硫?qū)Ω郀t煤氣的影響在20 ~ 30mg/ m³。要控制高爐煤氣的硫在87mg / m³ ，焦炭吸附硫以小于0.01％ 為宜。

關鍵詞：焦炭；硫分；有機硫；無機硫；高爐煤氣

雖然我國煤炭資源很豐富，但煤炭資源不均衡，煉焦煤資源緊缺，煉焦煤資源僅占 27％ ， 特別是優質煉焦煤更是少之又少，其中1 / 3焦煤為高硫煤^[1] 。隨著低硫煉焦煤資源的日益減少和冶金工業發展對焦炭的需求增多，高硫煤煉焦的使用不可避免，焦炭硫分的預測模型可以應用各配合煤的加和性得到方程^[2－3] 。焦炭的硫分由煉焦煤決定，高爐內硫主要來自焦炭，焦炭中的硫通過高爐分別進入鐵水、 渣和高爐煤氣中^[4] 。

對于焦炭硫的研究也逐漸深入，X 射線光電子能譜 ( X－ray Photoelectron Spectroscopy，XPS) 技術是一種固體表面的分析技術， 在含硫固體物質中硫的形態分析方面應用很廣^[5－8]。采用煉焦混合煤模擬工業焦化過程，研究了焦炭中硫的空間分布規律。結果表明，炭柱同一高度的有機硫、 無機硫的質量分?jǐn)?shù)從中心到邊緣逐漸升高，有機硫與無機硫的質量分?jǐn)?shù)的差異是由噻吩硫及金屬硫化物的質量分?jǐn)?shù)不同造成的^[9] 。

高爐煤氣用于電廠鍋爐或熱風爐時， 高爐煤氣中的硫進入到燃燒廢氣中，目前對廢氣的排放標準制定了更嚴格的要求，因此控制高爐煤氣中的硫成為關注的方向，根據全國大高爐的統計，焦炭總硫控制為0.65％ ~0.9％ ，范圍較大，文章結合1280m³ 高爐的生成實踐，從總硫、 硫的形態及硫的分布等方面探討了焦炭中硫?qū)Ω郀t煤氣的影響。

1 試驗方法

1.1實驗材料及儀器

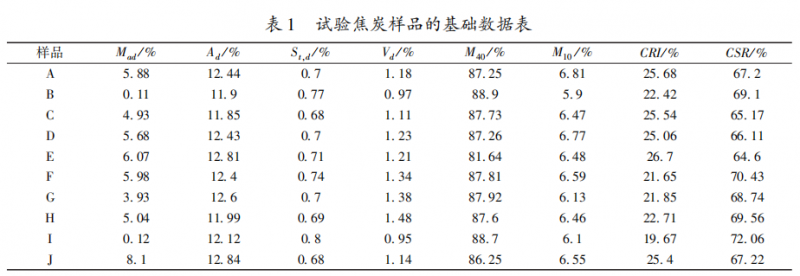

實驗樣品為冶金焦炭，包括 10個樣品，編號分別為 A、 B、 C、 D、 E、 F、 G、 H、 I和 J，分別來自山西、 河南及江蘇等地的焦化廠，焦炭的基礎數據如表1所示。

利用 X 射線光電子能譜儀分析焦炭硫形態，能譜儀型號 ESCALAB250xi， 由單色化 X 射線、成像、 離子槍、 變溫樣品臺和中和槍等組成?？蛇M(jìn)行固體材料表面除 H、 He以外的元素組分、元素化合價定性定量分析。

利用等離子發射光譜儀分析焦炭附著硫，其為Thermoi CAP6300雙向觀測全譜直讀ICP 發射光譜儀， 可以實現水中硫的元素分析。

1.2試驗方法

樣品按國家標準 (GB474) 制備，試驗焦炭樣品的工業分析按照國標 BG201－91，全硫分析按照國標GB / T2286－2008測定。

焦炭反應性和反應后強度按照 GB/T4000－2008進行測定，焦炭表面附著硫的檢測，采用去離子水浸泡塊狀焦炭，將焦炭表面附著硫轉移到液體中， 用ICP發射光譜法測定水溶液中的硫含量， 折算到焦炭中作為焦炭表面附著硫。

2 結果與討論

2.1焦炭的全硫分

對10種焦炭進行全硫分的檢測， 其分布規律如表2 所示。

焦炭樣品的硫分為 0.66%—0.81%，其中0.68%左右2個，0.70左右的焦炭5個，除在0.78%左右的較高硫分焦炭2個為干熄焦焦炭外，其余焦炭均為濕熄焦焦炭。

2.2  焦炭的硫形態

硫的形態儀器為英國 KRATOS公司 XSAM800型 XPS譜儀，儀器分辨率為 0.9eV，靈敏度為 0.1%，用Al的 KΑ 作為激發線 ( 1486.6eV)，電壓12kV， 電流15mA，高倍中分辨率(全譜用低分辨率)，F(xiàn)RR分析模式，用C284.6eV1s作內標校正。試驗過程記錄全譜和 S2p窄譜，其中全譜掃描2遍，S2p掃描18 遍，譜線的擬合在計算機上自動進行，有機硫形態峰位的歸屬依據實測模型化合物的峰位確定。

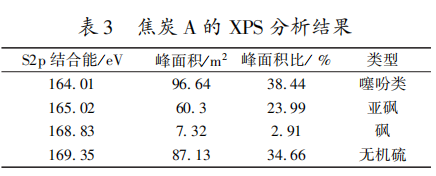

從煤樣的S2p 軌道擬合圖譜 (圖略) 可知，樣品的軌道電子最大結合能分別分布在 163 ~170eV，最大結合能主要有 164、165、168及170eV 左右的幾個特征峰值。煤樣的 S2p軌道圖譜有四個左右需要解疊的峰，其最大電子結合能分別為163.68、164.61、167.89和169.25eV，按照化合物的 XPS最大電子結合能，各特征峰可判定為噻吩類硫、 砜類以及無機硫化物等幾種含硫化合物，將圖譜分峰擬合，并且對各峰面積進行歸一化處理，進而分別計算不同特征峰的峰面積占總峰面積的比例，結果見表3。

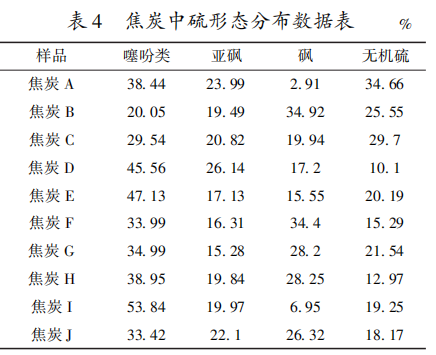

按上述方法對全部10種焦炭進行分析，得到的其硫形態分布見表4。

由表4可以看出，焦炭的硫以噻吩類、 亞砜類、 砜類和無機硫4種形式存在。噻吩類硫占比20.05%—53.84%，范圍較寬，有5個樣品在30％ ~ 40％的范圍內；亞砜類 15.28%—26.14；砜類2.91%—34.92%；無機硫 10.1%—34.66%。

2.3焦炭表面附著硫

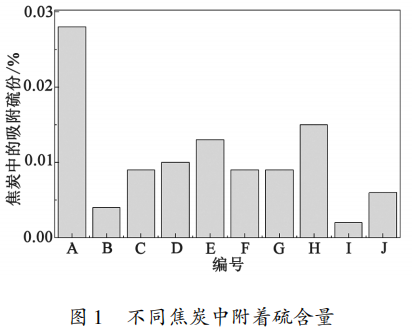

濕法熄焦可將廢水中的硫吸附在焦炭表面，而這些吸附到焦炭表面的硫可能最先在低溫下進入高爐煤氣，從而影響高爐煤氣中的硫含量。試驗對焦炭表面吸附硫分通過水溶液浸取，再檢測水中的硫來進行定量分析，再折算成焦炭硫分，如圖1所示。

由圖1可知，十種焦炭表面附著硫有較大差別，大部分都集中在0.008％ ~ 0.015％， 其中焦炭 Ｉ 最低為干熄焦。如果焦炭表面硫在高爐上部揮發，完全進入高爐煤氣，則對高爐煤氣含硫量產生較大的影響。以焦比為350kg /t、 煤氣量1500m³ / t 進行計算可知，0.01%的焦炭表面附著硫相當于高爐煤氣中硫量增加23.91%。

2.4  焦炭硫與高爐煤氣硫的關系

2.4.1高爐煤氣含硫量分布

利用10種焦炭進行高爐生產，分別得到高爐煤氣中硫含量，如表5所示。

高爐煤氣硫含量為 40 ~140mg / m³，主要分 布在60 ~ 100mg / m³。根據高爐煤氣燃燒與廢氣的比例，要控制廢氣 SO₂為 100mg / m³， 高爐煤氣硫?yàn)?7mg /m³。

2.4.2  高爐煤氣硫與全硫的關系

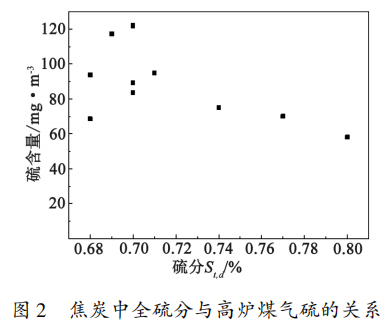

將高爐煤氣硫與焦炭的全硫分進行統計分析，得到焦炭全硫分與高爐煤氣硫的關系， 如圖2 所示。

高爐煤氣中的硫含量， 沒有隨著焦炭硫分的增加而明顯增加，在焦炭硫分在0.70%時出現最大值，同為0.7%的焦炭其高爐煤氣硫的波動較大，為80~120mg /m³。

2.4.3高爐煤氣硫與焦炭硫形態的關系

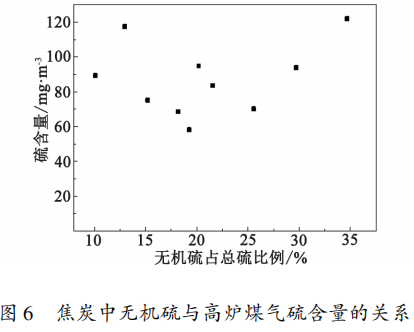

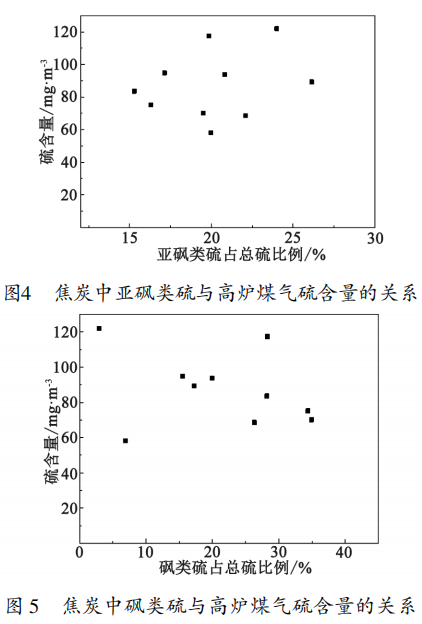

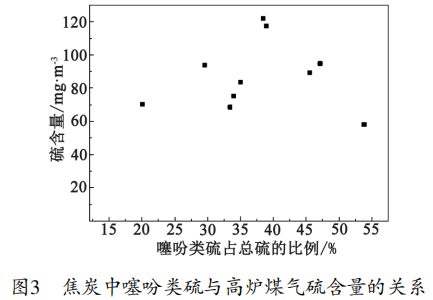

將高爐煤氣硫與焦炭不同形態的硫進行統計分析，得到焦炭無機硫和有機硫與高爐煤氣硫的關系，如圖3 ~6所示。

從圖3可知，在噻吩硫含量為 20％ ~ 50％時，隨著噻吩硫的增加，高爐煤氣硫呈增加的趨勢；由圖 4可知，亞砜類硫與高爐煤氣硫沒有明顯的關系；由圖 5 可知，砜類硫與高爐煤氣硫沒有明顯的關系；由圖 6 可以看出，無機硫?yàn)?0％ ~ 30％ 時，隨著無機硫的增加，高爐煤氣硫呈現下降的趨勢?？傮w上來看，焦炭硫的形態與高爐煤氣硫的關系不明顯，噻吩類有機硫增加，無機硫降低，高爐煤氣硫呈增加趨勢。

 2.4.4 高爐煤氣硫與焦炭表面附著硫的關系

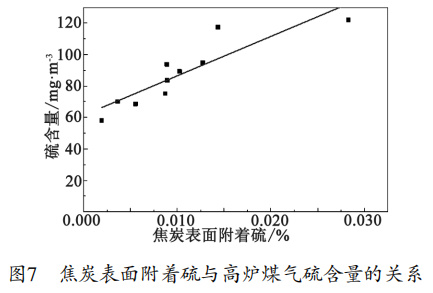

將高爐煤氣硫與焦炭表面附著硫進行統計分析，得到焦炭表面附著硫與高爐煤氣硫的關系， 如圖7所示。

隨著焦炭表面附著硫的增加，高爐煤氣硫含量呈增加的趨勢，當表面附著硫小于 0.01％ 時，高爐煤氣硫含量小于85mg / m³，當表面附著硫小 于0.015%時，高爐煤氣硫含量小于 100mg /m³。要使燃燒后廢氣的 SO₂濃度低于100mg / m³，則高爐煤氣中的硫宜小于87mg / m³，即焦炭表面附著硫小于0.01%為宜。

3  小結

(1) 通過對10 種冶金焦炭的分析，探討焦炭全硫分、 焦炭不同形態硫分和焦炭表面吸附硫分對高爐煤氣含硫的影響，試驗結果表明10 種冶金焦炭的全硫從 0.66%—0.81%，焦炭全硫與高爐煤氣含硫沒有明顯的關系。

(2) 冶金焦炭中包括無機硫和有機硫，有機硫又分為噻吩、 砜和亞砜，噻吩類硫占比20.05%—53.84%；亞砜類15.28%—26.14%；砜類2.91%—34.92%；無機硫 10.1%—34.66%。焦炭中噻吩、 砜和亞砜等有機硫、 焦炭無機硫與高爐煤氣含硫關系不明顯，隨著焦炭中噻吩硫增加，無機硫下降，高爐煤氣含硫增加。

(3) 焦炭中的表面附著硫大部分都集中在 0.008%—0.015%之間，理論計算表明0.01%的焦炭表面附著硫相當于高爐煤氣中硫量增加23.91%，高爐生產實踐表明0.01%的硫?qū)Ω郀t煤氣的影響在 20 ~ 30mg / m³， 要控制高爐煤氣的硫在87mg / m³ ，焦炭吸附硫以小于 0.01%為宜。

(4) 高爐煤氣硫的控制與焦炭硫密切相關，焦炭的全硫、 硫形態及表面附著硫都有可能影響到高爐煤氣硫，需要根據高爐實際情況確定主要原因，為合理使用高硫煤煉焦提供參考。

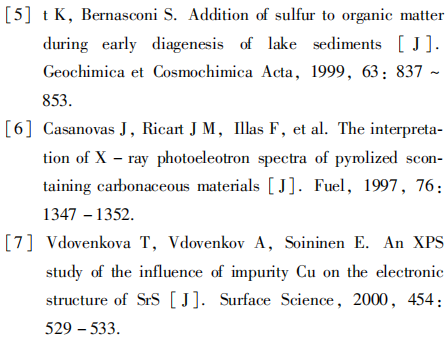

參考文獻

[1] 姚昭章，鄭明東 煉焦學 (第3 版) [M] 北京:冶金工業出版社，2008

[3] 梁南山 焦炭硫含量的技術經濟研究 [J]. 燃料與化工， 2014，45 (6): 25 －27，18.

[4] 劉艷華，車得福，徐通模利用X射線光電子能譜確定煤及其殘焦中硫的形態 [J]. 西安交通大學學報，2004，38 (1): 101 －104.

[8] 王申祥，付志新，郭占成 焦炭中硫的空間分布規律研究 [J]. 燃料化學學報，2006，(2): 142－145.
