李傳永¹  郭喜明²  郭立濤¹   趙秀志¹  付傳波¹  伊希明¹

(1.泰山鋼鐵集團有限公司，山東 萊蕪271100； 2.阜新達誠科技有限公司，遼寧 阜新123000)

摘要：山東泰山鋼鐵集團有限公司1^#（1780m³）高爐和2^#（1780m³）高爐料罐均壓煤氣回收項目，應用了阜新達誠科技有限公司的“高爐料罐煤氣全回收專利技術”。該項目于2020年2月19日在2^#高爐上投用、2020年6月7日在1^#高爐上投用。本項目的除塵元件采用了干法布袋除塵器，全回收功能的實現是依靠引射器，引射器采用了阜新達誠科技有限公司的“高爐料罐均壓煤氣凈化回收系統引射裝置”。兩座高爐料罐均壓煤氣回收系統投用后都達到了預期效果，據了解泰鋼是國內第三家實現料罐均壓煤氣全回收技術的鋼廠，該技術處于行業領先水平。

關鍵詞：高爐；料罐均壓煤氣；高壓凈煤氣；引射器；全回收；節能環保

0  引言

近年來隨著鋼鐵企業環境治理工作和挖潛增效工作的深入開展，一些鋼廠的高爐新增了高爐料罐均壓煤氣布袋除塵凈化回收裝置。如中國專利201120132937.6公告的“一種高爐干法均壓煤氣回收裝置”便是其中的一例。該裝置能凈化和回收85%左右的料罐均壓放散煤氣，不僅能降低生產成本，而且能降低高爐料罐均壓煤氣對空排放之噪音和粉塵污染。然而，生產實踐證明該裝置亦存在缺陷，其中包括：因回收煤氣后料罐殘存煤氣壓力高，故必須開爐頂均壓放散閥泄壓，才能進行正常操作；而開爐頂均壓放散閥泄壓操作時，則仍會存在對空排放煤氣和粉塵污染環境等問題；再則，如這種需要開爐頂均壓放散閥泄壓的情形，對于爐頂設備作業率較高的高爐則無法應用。

山東泰山鋼鐵集團有限公司煉鐵廠的1^#（1780m³）高爐和2^#（1780m³）高爐，在高爐料罐均壓煤氣回收在線技改項目上，引進了阜新達誠科技有限公司的“高爐料罐煤氣全回收專利技術”。該技術實現了料罐均壓煤氣全回收，消除了傳統高爐料罐均壓煤氣回收技術最后必須排放料罐殘存煤氣“冒煙”的問題?；厥盏牧瞎蘧鶋簝裘簹夂瑝m量4.0mg/Nm³左右，料罐均壓煤氣總回收時間（含閥門開閉時間）8S，回收結束后料罐壓力0Kpa，實現了節能環保的預期效果。兩座高爐每天回收料罐均壓煤氣約3.8萬Nm³/d、回收煤氣灰114kg/d、減少碳排放32.46t/d、回收煤氣創效7274元/d，預期兩座高爐年回收料罐均壓煤氣1340萬Nm³/y、回收煤氣灰40t/y、減少碳排放11360t/y、年創效254萬元/y。

1  國內外現狀

國外在上世紀七八十年代，前蘇聯、日本等國即有對均壓放散工藝優化的嘗試，并投入工業生產^[1]。其中由日本石川島播磨重工業公司研制成功，在鹿島廠1^#高爐投人使用的均壓回收設備，更是獲得了日本1980年節能設備優秀項目獎^[2]。國內在上世紀九十年代, 當時的重慶鋼鐵設計院公開了一種利用引射器、文氏管除塵器和脫水器構成的濕法煤氣回收系統的專利^[3]。

總體上來說，國內外回收料罐均壓煤氣的有直接（利用爐頂旋風除塵器）回收法、濕法除塵回收法和干法除塵回收法三種。但由于各種方法均存在一定的缺陷，最終均沒有得到推廣應用。不能推廣用比較典型的原因如下：有的因回收煤氣含塵量高，造成凈煤氣污染而停用；有的以除塵為主、回收煤氣為輔，沒有徹底解決環保問題而廢棄；還有的因過濾元件失效引發回收時間長而被迫下線。

針對以上問題，業內研究人員進行了理論研究，提出了氣囊法、引射法和氣體替換法等新的回收料罐均壓煤氣的方法^[4]，并對以上三種方法進行了比較，同時還發表了論文。但未見其在鋼鐵行業運行的相關報道。

經與兄弟單位交流和實地考察，阜新達誠科技有限公司的“高爐料罐煤氣全回收專利技術”先進且成熟可靠，并能做到料罐均壓煤氣全回收。實地考察的有濰鋼2^#1350m³高爐料罐均壓煤氣凈化與回收項目（2018年9月1日投用），濰鋼1^#1080m³高爐料罐均壓煤氣凈化與回收項目（2019年4月9日投用），山西通才工貿有限公司3^#1860m³高爐料罐均壓煤氣凈化與回收項目(2019年6月8日投用)。這三座高爐的料罐均壓煤氣回收系統，自投用以來都實現了回收煤氣含塵量≤5mg/Nm³、總回收時間≤13S、回收結束后料罐壓力0 Kpa的良好效果。圖1是濰鋼2^#1350m³高爐料罐均壓煤氣凈化回收系統運行畫面，圖2是濰鋼1^#1080m³高爐料罐均壓煤氣凈化回收系統運行畫面，圖3是山西通才工貿有限公司3^#1860m³高爐料罐均壓煤氣凈化回收系統運行畫面。

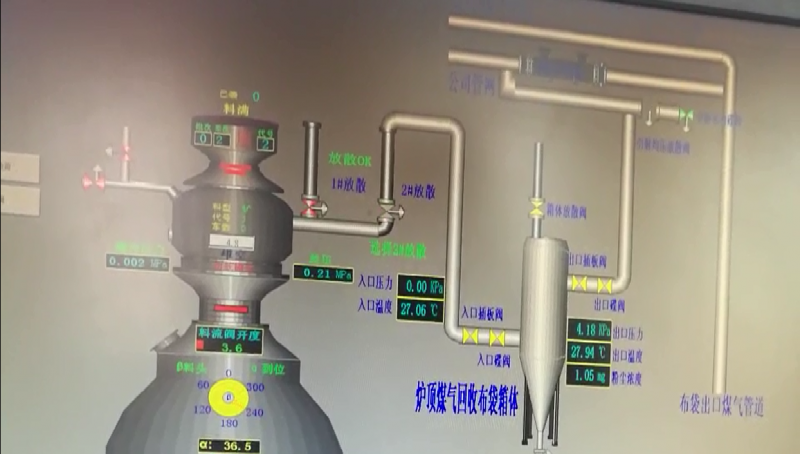

圖1  濰鋼2^#1350m³高爐料罐均壓煤氣凈化回收系統運行畫面

Fig.1  Operation picture of pressure equalizing gas purification and recovery system of No.2 1350m³ blast furnace in Weigang

圖2  濰鋼1^#1080m³高爐料罐均壓煤氣凈化回收系統運行畫面

Fig.2  Operation picture of pressure equalizing gas purification and recovery system of No.1 1080m³ blast furnace in Weigang

圖3  山西通才工貿有限公司3^#1860m³高爐料罐均壓煤氣凈化回收系統運行畫面

Fig.3  Operation picture of gas purification and recovery system of No.3 1860m³ blast furnace charging tank of Shanxi tongcai industry and Trade Co., Ltd

2  阜新達誠科技有限公司高爐料罐均壓煤氣全回收技術簡介

2.1技術方案

(1)建設一套布袋除塵器，作為料罐均壓煤氣回收除塵裝置。

(2)從料罐均壓煤氣放散閥后的均壓煤氣放散管道上，鋪設一支管道連接至新建的布袋除塵器入口，作為料罐均壓煤氣回收荒煤氣主管。

(3)將新建布袋除塵器出口，用一路管道鋪設至低壓凈煤氣管網上，作為料罐均壓煤氣回收凈煤氣管主管。

(4)在高壓凈煤氣主管與料罐均壓煤氣回收凈煤氣主管之間，設置“高爐料罐均壓煤氣凈化回收系統引射裝置”，以免除開爐頂均壓放散閥泄壓操作步驟，可以提高煤氣回收率（達到煤氣100%回收），縮短回收時間，最終不影響高爐正常上料。

(5)在高爐料罐均壓煤氣凈化回收系統引射裝置外部，采用管道保溫和消音板房雙重隔音，避免現場噪音過大，對周邊職工造成影響。

(6)料罐均壓煤氣回收荒煤氣主管、凈煤氣主管、引射用高壓凈煤氣管道，以及布袋除塵器的規格型號，根據高爐爐容和爐頂作業率等實際生產情況確定。

(7)回收的煤氣灰加濕后，由汽車運至燒結配料系統。

(8)在高爐料罐均壓煤氣凈化回收系統的管道、箱體等部位，配置相應的閥門儀表，并對新建布袋除塵器箱體、料罐均壓放散煤氣回收荒煤氣主管進行保溫，對新建布袋除塵器箱體錐體進行伴熱處理，以避免結露現象。

2.2工作原理

高爐原設有二路均壓煤氣放散系統（利舊），使用一路（Ａ路），備用一路（Ｂ路），在Ａ路均壓放散閥出口的均放管道上，接出料罐均壓煤氣回收荒煤氣管道，該管路沿高爐爐頂煤氣下降管，引至地面上的新建布袋除塵器，新建的布袋除塵器對煤氣進行凈化，凈化后的煤氣沿新建布袋除塵器出口管道，流向低壓凈煤氣管網，布袋除塵器出口管道末端設有引射器，在引射器的作用下，完成料罐均壓煤氣的凈化與回收?；厥諘r，Ａ路均壓煤氣放散閥（利舊該路均壓放散閥）打開，Ｂ路煤氣均壓放散閥關閉，料罐煤氣經煤氣回收荒煤氣管道進入煤氣回收系統，料罐進行卸壓，5~15秒鐘后，在引射器的作用下料罐壓力降至0 kPa，Ａ路均壓煤氣放閥散關閉，同時引射系統的引射閥也關閉，打開上密封閥，料罐上料，上料結束，關閉上密封閥，打開均壓閥，料罐充壓至爐頂壓力。需要向爐內放料時，打開下密封閥、下料閘，對高爐進行布料，布料結束，關閉下料閘、下密封閥，重復上述操作。如此反復，實現料罐煤氣回收。

因煤氣回收時間～10s，時間較短，瞬間煤氣流量較大，為保證布袋除塵器的除塵效果，新建布袋除塵器必須進行嚴格計算，保證經濟適用的過濾風速及合理的幾何容積。該布袋除塵器既是一個煤氣過濾、凈化裝置，同時也是個緩沖容器，合理的箱體幾何容積可有效消除回收煤氣對凈煤氣管網的壓力沖擊，從而達到在較短時間內盡可能多的回收煤氣的目的。煤氣經過除塵凈化后，進入高爐煤氣調壓閥組、消音器后的煤氣管網。高爐料罐均壓煤氣全回收工藝流程如圖4。

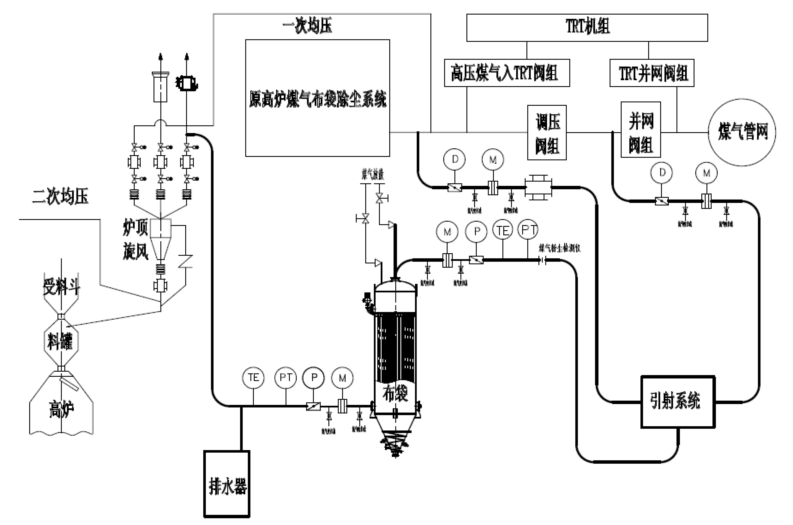

圖4  高爐料罐均壓煤氣全回收工藝流程如圖

Fig.4  The process flow of full recovery of pressure equalizing gas from blast furnace charging tank is shown in the figure below

2.3技術優點

(1)通過負壓的吸引和正壓的推動，實現了將料罐均壓煤氣引射回收目的，從而免除開爐頂均壓放散閥泄壓操作工序，簡化了工藝流程。

(2)在對料罐均壓煤氣回收系統進行引射時，可以將料罐均壓煤氣凈化回收率提高到100%，較傳統裝置多回收15%左右的料罐均壓煤氣；同時由于原有均壓放散閥可以不開，故既能減少煤氣凈化回收時間，又不增加爐頂設備作業率，故而節能環保，經濟效益明顯。

(3)本系統的裝置結構簡單，只是管和閥的連接，所以操作容易，使用方便，不僅占地及占用空間面積小，而且易于實施及維護。

(4)本系統的裝置只需將高壓高溫的凈煤氣，引進均壓煤氣回收系統的凈煤氣管路中，即可進行在線引射，既不需要其它大型輔助設備，又沒有其它額外電力及動力消耗，安全性高、故投資少、運行成本低。

(5)此外，本系統是利用高壓高溫凈煤氣，對料罐均壓煤氣凈化回收系統進行引射，引射氣體與被引射氣體成份相同，因此回收的煤氣熱值不降低。

3  泰鋼兩座1780m³高爐料罐煤氣全回收實績

山東泰山鋼鐵集團有限公司煉鐵廠技術人員根據自身高爐特點，本著技術領先、工藝成熟可靠的原則，在高爐料罐均壓煤氣回收在線技改項目上，引進了阜新達誠科技有限公司的“高爐料罐煤氣全回收專利技術”。該技術消除了傳統高爐料罐均壓煤氣回收技術最后必須排放料罐殘存煤氣“冒煙”的問題，實現了料罐均壓煤氣全回收。2020年2月19日2^#高爐投用，2020年6月7日1^#高爐投用。運行畫面圖5和圖6，技術指標如表1，經濟指標如表2。

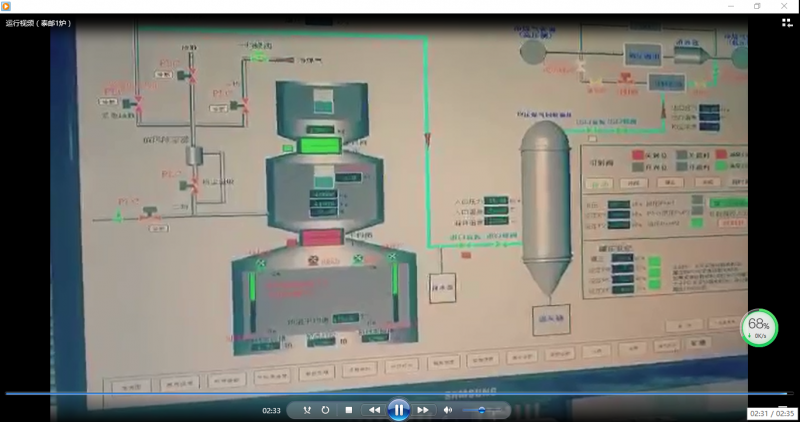

圖5  1^#(1780m³)高爐運行畫面

Fig. 5  Operation picture of No.1 (1080m³) blast furnace

圖6  2^#(1780m³)高爐運行畫面

Fig. 6  Operation picture of No.2 (1080m³) blast furnace

表1  技術指標表

Tab. 1  Technical index table

V₁：料罐有效容積，單位m³；

V₂：料罐幾何容積，單位m³；

Q₁：每罐均壓煤氣量，單位Nm³；

Q₂：每罐回收均壓煤氣量，單位Nm³；

η：均壓煤氣回收率，單位%；

Q₃：回收每罐均壓煤氣引射用高壓凈煤氣量，單位Nm³；

M：回收凈煤氣含塵量，單位mg/Nm³；

S：含閥門開閉總回收時間，單位S。

由上表可以看出：回收的料罐均壓凈煤氣含塵量4.0mg/Nm³左右，料罐均壓煤氣總回收時間8S，回收結束后料罐壓力0Kpa，實現了節能環保的預期效果。

表2  經濟指標表

Tab. 2  Table of economic indicators

說明：

1）年工作日按350天計；

2）煤氣單價按3N³煤氣發一度電，每度電按峰、平、谷均價0.57元計，即每回收1N3料罐均壓煤氣價格為0.19元；

3）煤氣含塵量按3g/Nm³；

4）每1萬Nm³高爐煤氣折碳排放量8.48噸。

由上表可以看出：兩座高爐每天回收料罐均壓煤氣約3.8萬Nm³/d、創效7274元/d、回收煤氣灰114kg/d、減少碳排放32.46t/d，預期兩座高爐年回收料罐均壓煤氣1340萬Nm³/y，回收煤氣灰40t/y，減少碳排放11360t/y，年創效254萬元/y。達到了預期的經濟效果，更重要的是真正實現了料罐均壓煤氣料罐均壓煤氣全回收，環保效益巨大。

4  結論

4.1泰鋼兩座1780m³高爐，在料罐均壓煤氣回收在線技改項目上，引進了阜新達誠科技有限公司的“高爐料罐煤氣全回收專利技術”。實現了料罐均壓煤氣全回收，消除了傳統高爐料罐均壓煤氣回收技術最后必須排放料罐殘存煤氣“冒煙”的問題。

4.2泰鋼兩座1780m³高爐，回收的料罐均壓凈煤氣含塵量4.0mg/Nm³左右，料罐均壓煤氣總回收時間（含閥門開閉時間）8S，回收結束后料罐壓力0Kpa，實現了節能環保的預期效果。

4.3泰鋼兩座1780m³高爐，每天回收料罐均壓煤氣約3.8萬Nm³/d、回收煤氣灰114kg/d、減少碳排放32.46t/d、回收煤氣創效7274元/d。

4.4預期泰鋼兩座1780m³高爐年回收料罐均壓煤氣1340萬Nm³/y、回收煤氣灰40t/y、減少碳排放11360t/y、年創效254萬元/y。

參考文獻

[1]徐冠忠.高爐爐頂放散煤氣回收技術的發展[J].冶金能源,1985,4(5):38～41.

[2] 王小偉，唐恩，范小剛等.高爐爐頂均壓放散工藝方案優化分析[A].見：中國金屬學會.2012年全國煉鐵生產技術會議暨煉鐵學術年會文集（下）[C]. 中國江蘇無錫: 中國金屬學會, 2012:582～587.

[3]項鐘庸,鄒忠平.高爐爐頂排壓煤氣強制回收裝置[P].中國發明專利,CN1062379A,1992-07-01.

[4] 王小偉，唐恩，范小剛等.高爐爐頂均壓放散工藝方案優化分析[A].見：中國金屬學會.2012年全國煉鐵生產技術會議暨煉鐵學術年會文集（下）[C]. 中國江蘇無錫: 中國金屬學會, 2012:582～587.
