薛長輝， 王紀(jì)民， 周皓

（陜鋼集團漢中鋼鐵有限責(zé)任公司， 漢中勉縣724200）

摘要：漢鋼2280 m³高爐為解決爐缸側(cè)壁溫度升高、原燃料質(zhì)量差、爐缸不活、關(guān)鍵經(jīng)濟技術(shù)指標(biāo)差狀況，通過更換加長風(fēng)口套，優(yōu)化高爐操作制度，強化精料管理，加強爐前出鐵和高爐操作等，活躍了爐缸，有效降低了爐缸側(cè)壁溫度、提升了高爐關(guān)鍵經(jīng)濟技術(shù)指標(biāo)，在兼顧生產(chǎn)的同時確保了高爐安全生產(chǎn)運行。

關(guān)鍵詞：加長風(fēng)口套；爐況；爐缸側(cè)壁溫度

陜鋼集團漢中鋼鐵有限責(zé)任公司（全文簡稱漢鋼）2 號高爐（2 280 m³）于2012 年8 月15 日建成投產(chǎn)，設(shè)計年均利用系數(shù)2.4 t/（m³·d），高爐壽命15年。高爐采用適當(dāng)矮胖、適宜強化冶煉的操作爐型，磚壁合一薄內(nèi)襯全冷卻壁結(jié)構(gòu)，在高熱負(fù)荷區(qū)域等關(guān)鍵部位采用銅冷卻壁；高爐冷卻系統(tǒng)采用聯(lián)合全軟水密閉循環(huán)系統(tǒng)。

1 高爐現(xiàn)狀

漢鋼2 號高爐于2018 年年初發(fā)現(xiàn)爐缸側(cè)壁溫度升高，高溫點上漲趨勢較快，主要表現(xiàn)在爐缸標(biāo)高9.394 m 07B 點（溫度710 益左右）、9.394 m 05B 點（溫度694 益左右），根據(jù)兩點插入熱電偶深度測算，推測陶瓷杯已侵蝕，嚴(yán)重威脅到高爐安全生產(chǎn)。因此高爐進入護爐狀態(tài)，通過制訂爐缸溫度監(jiān)測標(biāo)準(zhǔn)、改善原燃料質(zhì)量、鈦礦護爐、風(fēng)口調(diào)整、灌漿、爐體冷卻等方式，效果明顯。但為了搶抓市場機遇，提升冶強，擴大護爐效果，在2018 年12 月底，大面積全部更換加長風(fēng)口套，風(fēng)口長度由585 mm調(diào)整至620 mm。

2 現(xiàn)狀分析

漢鋼2 號高爐因常年使用的外購搗固水熄焦，水分不穩(wěn)定，主要表現(xiàn)在焦炭灰分高，反應(yīng)后強度低，變料頻繁等，使高爐下部死焦堆焦炭粒度變小，焦柱氣孔度變差，影響高爐鼓風(fēng)的穿透，導(dǎo)致爐缸透氣性和透液性差，尤其在死鐵層氣流影響弱，鐵水環(huán)流對爐缸側(cè)壁溫度影響有較大作用，死焦柱透液性差并沉坐在爐底后，鐵水環(huán)流對爐缸側(cè)壁和爐缸爐底交界部位的沖刷作用加劇，在鐵口中心線以下，爐缸側(cè)壁和爐缸爐底交界處產(chǎn)生嚴(yán)重的象腳侵蝕；高爐冶煉強度提高，高爐年均設(shè)計利用系數(shù)為2.4 t/（m³·d），自投產(chǎn)以來，利用系數(shù)均超出原定設(shè)計，冶煉強度提高后，高爐內(nèi)部磚襯受到渣鐵侵蝕加劇、厚度逐漸削??；爐缸冷卻壁與碳磚之間存在縫隙，傳受到阻礙，局部炭磚熱量無法及時導(dǎo)出，致使炭磚熱面溫度升高，導(dǎo)熱性嚴(yán)重不足，碳磚熱面熱量不能及時通過冷卻水帶走，難以形成正常厚度的凝鐵層，陶瓷杯破壞后鐵水很容易接觸到碳磚，鐵水溶蝕及滲透加速了碳磚侵蝕；高爐操作，高爐投產(chǎn)后風(fēng)口配置為φ120 mmX25+φ115 mmX3，風(fēng)口面積0.313 9 m²，送風(fēng)面積大導(dǎo)致邊緣氣流過分發(fā)展，給后續(xù)爐缸側(cè)壁溫度升高留下隱患。

3 加長風(fēng)口套的影響

1）風(fēng)口加長后，風(fēng)口回旋區(qū)向中心延伸，遠離爐墻側(cè)壁，減慢鐵水環(huán)流速度，降低鐵水、煤氣對爐缸耐材的沖刷侵蝕，有利于煤氣流穿透中心，發(fā)展中心氣流，對爐缸側(cè)壁溫度下降起到重要作用。

2）爐況順行是高爐生產(chǎn)組織的前提及根本保障，而“上穩(wěn)下活”又是爐況順行的重要標(biāo)志，通過上下部調(diào)劑相結(jié)合、優(yōu)化高爐操作，實現(xiàn)高爐“上穩(wěn)下活”顯得格外重要。然而加長風(fēng)口套更換后，初始煤氣流分布不穩(wěn)定，又因當(dāng)時焦炭質(zhì)量下降（焦炭生產(chǎn)地區(qū)氣候變化，最高到-25 益，導(dǎo)致洗出來的精煤凍塊較多，配煤過程不均勻，焦炭灰分與硫超標(biāo)），爐況不順，爐缸中心不活躍，氣流不穩(wěn)定，影響正常生產(chǎn)。

4 應(yīng)對措施

4.1爐內(nèi)

根據(jù)爐況變化，每天制定合理的操作方針，作為三班工長操作標(biāo)準(zhǔn)，設(shè)定工藝操作參數(shù)的控制范圍，對參數(shù)進行量化管理。提前制定各種預(yù)計會出現(xiàn)的爐況波動的應(yīng)對措施，指導(dǎo)中夜班工長操作，如憋壓下的加減風(fēng)調(diào)劑原則、操作誤區(qū)指導(dǎo)、崩料的處理，加強爐襯和冷卻壁溫度的巡查記錄，建立爐型監(jiān)控管理制度，組織工長實際操作學(xué)習(xí)，嚴(yán)格控制生鐵含[Si]和鐵水物理熱，適當(dāng)調(diào)節(jié)富氧量并按時出干凈渣鐵，控制每小時料批數(shù)，提高工長對爐溫的判斷和調(diào)節(jié)能力以及突發(fā)狀況處理能力，使高爐各種調(diào)劑有章可循。

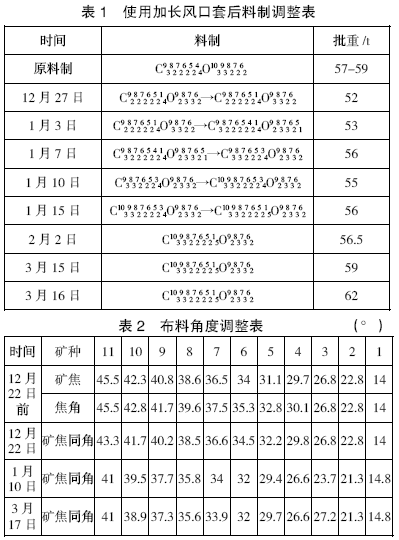

為確保高爐上穩(wěn)下活，維持合理的操作爐型。下部送風(fēng)制度上，通過調(diào)節(jié)風(fēng)口直徑、長度，送風(fēng)面積0.287 4 m³、風(fēng)口長度620 mm，保證合理的鼓風(fēng)動能和最佳回旋區(qū)深度，達到初始煤氣流合理分布；上部裝料制度上，發(fā)展中心氣流，兼顧邊緣氣流，調(diào)整裝料制度匹配氣流分布，依據(jù)氣流對料制、批重、角度進行調(diào)整，穩(wěn)定操作爐型。料制、批重見表1，角度見表2。

4.2熱制度選擇

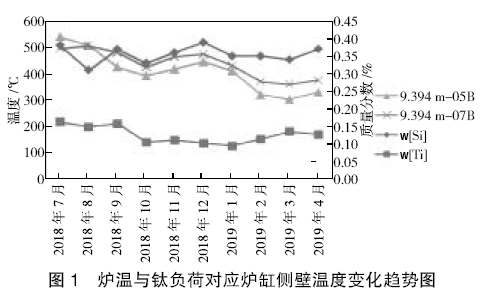

為了達到護爐效果，高爐使用含鈦球團礦進行護爐，鈦負(fù)荷相對較高，因而一直進行低硅冶煉，通過長期總結(jié)，認(rèn)為適宜的爐溫控制范圍是：生鐵w[Si]=0.20%~0.45%、w[Ti]=0.12%~0.15%，既滿足高爐護爐需求，又兼顧正常生產(chǎn)。生鐵成分硅、鈦控制圖見1。

4.2爐外

4.2.1精料管理

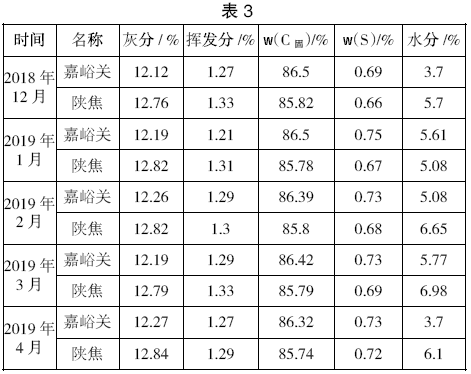

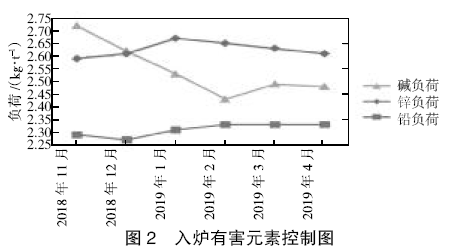

精料是高爐穩(wěn)定順行的基礎(chǔ)，也是高爐各項經(jīng)濟技術(shù)指標(biāo)提升的重要保障。爐料結(jié)構(gòu)，根據(jù)高爐原料實際情況，采用了燒結(jié)礦配加球團礦與塊礦的爐料結(jié)構(gòu)，根據(jù)配加球團礦的鈦含量來進行調(diào)整塊礦配加比例，確保鈦含量在合適的范圍內(nèi)，一般爐料結(jié)構(gòu)比例在75%燒結(jié)礦+23%球團礦+2%塊礦；穩(wěn)定焦炭品種，改善焦炭質(zhì)量，減少變料次數(shù)，由原來的平均3 次/月降至0.6 次/月，焦炭品種穩(wěn)定在陜焦一級30%+嘉峪關(guān)一級70%；加強入爐料管理，爐料入爐前的中和、混勻、過篩進行監(jiān)控，保證稱量準(zhǔn)確，料種、料序無誤，嚴(yán)格控制原燃料倉位管理，保持入爐料槽位在70%以上打料，避免入爐料二次摔碎現(xiàn)象，槽下篩分要求焦炭使用倉數(shù)不低于4 個，燒結(jié)礦使用倉數(shù)不低于4個，增加篩子清理頻次，提高篩分效果，控制篩分流量燒結(jié)礦<35 kg/s、焦炭<15 kg/s，減少粉末入爐；有害元素控制，有害元素高是引起高爐爐況波動的根本原因，為了保證高爐穩(wěn)定、順行，更好地實施降低鐵前成本戰(zhàn)略，確定了有害元素的控制范圍，最大化地降低入爐有害元素，為高爐穩(wěn)定、指標(biāo)提升、增產(chǎn)節(jié)焦提供了保障。高爐焦炭成分見表3、有害元素負(fù)荷見圖2。

4.2.2出鐵管理

爐外操作除抓好設(shè)備管理、組織好外圍生產(chǎn)外，主要重心放在爐前日常操作上，如果爐前工作跟不上生產(chǎn)節(jié)奏，將會直接影響到爐內(nèi)調(diào)劑，輕者導(dǎo)致爐溫波動，嚴(yán)重者導(dǎo)致爐況難行，為了使?fàn)t前工作對爐況起到促進作用，制訂爐前標(biāo)準(zhǔn)化作業(yè)，規(guī)范爐前操作。對各班鐵口的深度，開鐵口的孔徑，打泥量都進行明確規(guī)定，其中鐵口深度由原2 800 mm 穩(wěn)定至3 200 mm 左右、打泥量由原2.5 格穩(wěn)定至3 格左右；對爐前的鐵口合格率、正點出鐵率、出盡率、鐵次間隔時間控制進行嚴(yán)格考核，以確保按時打開鐵口，其中鐵口合格率由原來98%提升至99.5%、東西場鐵口出鐵量均勻穩(wěn)定，確保及時穩(wěn)定出盡渣鐵；根據(jù)鐵口工作情況，如單邊出鐵，及時調(diào)整炮泥品種，保證鐵口深度和耐沖刷性能，縮短鐵次間隔時間，延長出鐵時間，降低出鐵次數(shù)，其中鐵次間隔由原來25 min控制在10~15 min內(nèi)、出鐵時間由原來的90 min 延長至120 min 左右、日平均出鐵次數(shù)由原來的13 次穩(wěn)定至10 次左右；同時采取多方面的出鐵管理模式，如零間隔出鐵模式、重疊出鐵模式、正常出鐵模式、鐵口連開模式、單邊出鐵模式等，以此來達到盡快出干凈渣鐵的目的。

5 取得效果

加長風(fēng)口套更換后，高爐采取一系列應(yīng)對措施，爐況逐步好轉(zhuǎn)、穩(wěn)定，各項經(jīng)濟技術(shù)指標(biāo)均大幅提升，爐缸側(cè)壁溫度也大幅下降。近期技術(shù)指標(biāo)見表4、爐缸側(cè)壁溫度見圖3。

6 結(jié)論

1）加長風(fēng)口套更換后對初始煤氣分布有積極作用。

2）加長風(fēng)口套對降低爐缸側(cè)壁溫度有促進作用,既兼顧了生產(chǎn)，又保證了護爐。

3）加長風(fēng)口套更換后匹配合理的操作制度，有利于降低高爐燃料消耗，對降低鐵前成本起著至關(guān)重要的作用。

參考文獻

[1] 高海潮，黃發(fā)元等.馬鋼煉鐵技術(shù)與管理[M].北京：冶金工業(yè)出版社，2018.

[2] 劉云彩.現(xiàn)代高爐操作[M].北京：冶金工業(yè)出版社，2016.[3］ 邢華清，王斌，王聰淵.高爐有害元素控制技術(shù)[J].河北冶金，2011（8）：46-48.
