鄧濤¹，劉川川¹，郝良元²

( 1． 河鋼集團邯鋼公司生產制造部，河北邯鄲056015; 2． 河鋼集團鋼研總院，河北石家莊050023)

摘要:為了改善燒結礦質量、降低煉鐵成本，河鋼邯鋼對8 種常用鐵礦粉高溫特性進行了研究。在此基礎上，根據鐵礦粉高溫特性互補原理，設計了7 組配礦方案并進行了燒結杯實驗，獲得了較好的燒結效果。驗證了基于鐵礦粉高溫特性的燒結優化配礦方法是科學可行性的，為改善燒結礦質量及冶金性能提供了技術依據。

關鍵詞:鐵礦粉; 高溫特性; 燒結杯試驗; 配礦

0 引言

河鋼邯鋼高爐爐料結構主要以高堿度燒結礦、酸性球團礦和塊礦為主，其中燒結礦占70% 以上。長期以來，燒結配礦時，主要依據鐵礦粉的化學成分和物理性能來選擇鐵礦粉種類，隨后通過燒結杯試驗來驗證配礦結構搭配是否合理，這種方法對指導燒結生產起到了一定作用，但對于燒結礦成礦特性、質量指標深度研究和預測作用卻十分有限。

不同鐵礦粉具有不同的燒結特性，即使化學成分相近的，其燒結特性也可能有很大差別，其中鐵礦粉的同化性、液相流動性、黏結相強度、鐵酸鈣生成特性亦是影響燒結礦成礦、質量指標的重要因素^［1］。為了改善燒結礦質量、降低煉鐵成本，通過對8 種常用鐵礦粉高溫特性的研究來指導并優化配礦方案^［2］，為改善燒結礦質量及冶金性能提供了技術依據。

1 常用鐵礦粉化學成分

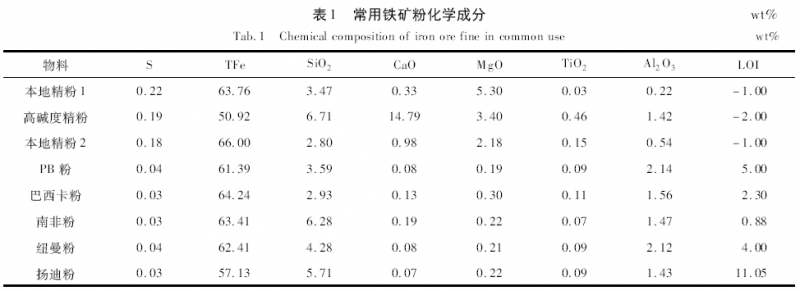

河鋼邯鋼燒結常用鐵礦粉化學成分見表1。具體分析如下:

( 1) 國內精粉中除了高堿度精粉外，其他精粉的品位均大于60%，其中本地精粉品位高達66%。國內3 種礦粉鋁硅比較低，均在0． 20 以下，對于控制高爐渣Al₂O₃含量有益。

( 2) 澳洲礦粉為赤鐵礦、褐鐵礦混合類型，其燒損較高，為4% ～ 11． 5%。PB 粉、紐曼粉鋁硅比較高，在0． 50 ～ 0． 60 之間; 揚迪粉的品位稍低，SiO₂含量較高。

( 3) 巴西卡粉品位高，但鋁硅比較高，為0． 53，燒損低，為2． 3%。

( 4) 南非粉品位較高，鋁硅比較適宜，燒損低于1%。

2 常用鐵礦粉燒結高溫特性

對河鋼邯鋼燒結的常用8 種鐵礦粉進行了燒結高溫特性實驗測定，并依據鐵礦粉高溫特性互補原理，指導燒結配礦優化。

2． 1 同化特性

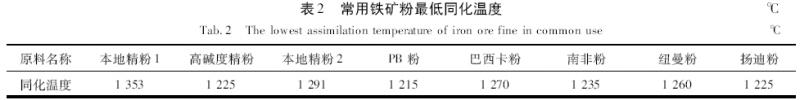

鐵礦粉的同化特性反映其在燒結過程中與鈣質溶劑反應生成液相的能力，實驗中根據同化溫度( 即鐵礦粉與CaO 接觸面上發生反應而開始熔化的最低溫度) 的高低來評價鐵礦粉同化性能強弱。同化溫度越低，則表明這種鐵礦粉的同化性越強，液相生成越容易，反之亦然。而過高的同化性因生成液相量較多，會影響燒結料層透氣性，故要求鐵礦粉的同化性適宜。河鋼邯鋼燒結常用鐵礦粉同化溫度見表2。

由表2 可以看出，高堿度精粉、PB 粉、南非粉、揚迪粉的最低同化溫度均低于1 250 ℃，同化性較強; 巴西卡粉和紐曼粉的最低同化溫度介于1260 ～1 280 ℃之間，同化性適中; 本地精粉1 和本地精粉2 的最低同化溫度大于1 290 ℃，同化性較差。在燒結配礦時應根據鐵礦粉同化性的差異，互補搭配使用，確保燒結液相生成量和透氣性合適，從而提高燒結礦產率和強度^［3］。

2． 2 液相流動性

鐵礦粉液相流動特性指鐵礦粉在燒結過程中與CaO生成的液相的流動能力，它表征了鐵礦粉燒結過程生成黏結相的“有效黏結范圍”。一般來說，液相流動性較高時，其黏結周圍的物料的范圍較大，因此可以提高燒結礦的強度; 反之，液相流動性過低時，黏結周圍物料的能力下降，導致燒結礦的氣孔增加，使燒結礦的強度下降^［4］。但是，黏結相的流動能力不能過大，否則對周圍物料的黏結層厚度會變薄，燒結礦易形成薄壁大孔結構，使燒結礦整體變脆，強度降低，也使燒結礦的還原性變差。由此可見，適宜的液相流動性是保證燒結礦有效固結的基礎。實驗中一般用液相流動性指數來衡量鐵礦石的液相流動性。河鋼邯鋼燒結常用鐵礦粉液相流動性見表3。

由表3 可以看出，本地精粉1、本地精粉2、PB粉、巴西卡粉、紐曼粉的液相流動性指數較低，均小于0． 7; 高堿度精粉、南非粉、揚迪粉的液相流動性指數適中，處于0． 7 ～ 1． 6 范圍內。

燒結配礦時，要考慮將不同液相流動性的礦粉搭配使用，保證混合料的液相流動性適宜，這對提高燒結成品率和強度具有積極意義。

2． 3 黏結相自身強度

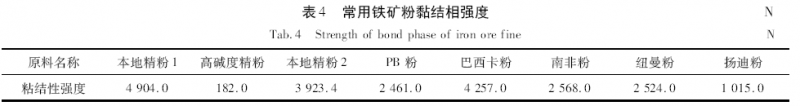

黏結相自身強度指鐵礦石在燒結生產過程中形成的液相對其周圍的核礦石進行固結的能力，它在很大程度上決定了燒結礦的強度。足夠的黏結相雖然是燒結礦的固結基礎，但黏結相的自身強度也是非常重要的因素^［5］。實驗中以小餅抗壓強度值作為該礦粉的黏結相強度，河鋼邯鋼燒結常用鐵礦粉黏結相強度見表4。

燒結一般要求鐵礦粉的黏結相強度＞ 2 000 N較合適。從檢測結果看，高堿度精粉、揚迪粉黏結相強度在2 000 N 以下，高堿度精粉最低為182． 0 N，其他礦粉黏結相強度均大于2 000 N，本地精粉1 和巴西卡粉都在4 000 N 以上。因此，在燒結配礦時，要根據互補原則，將不同黏結相礦粉搭配使用，從而提高燒結礦強度。

2． 4 鐵酸鈣(SFCA)生成特性

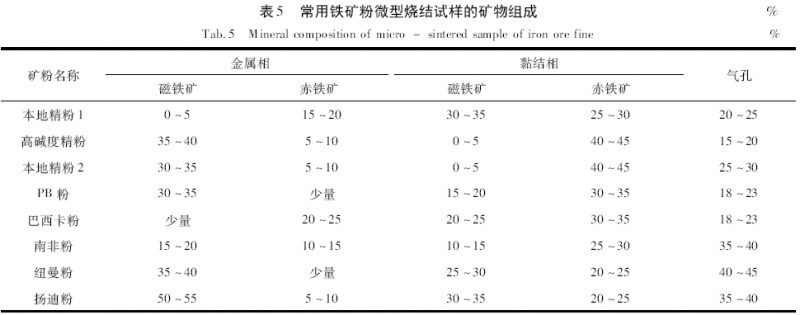

鐵酸鈣生成特性指在燒結生產過程中鐵礦石生成復合鐵酸鈣的能力。在燒結黏結相中，復合鐵酸鈣黏結相是最優的，增加其含量既有利于提高燒結礦強度，又能改善燒結礦還原性^［6］。河鋼邯鋼燒結常用鐵礦粉礦物組成見表5。

由表5 可以看出，本地精粉1 和揚迪粉生成鐵酸鈣的能力較強，高堿度精粉和本地精粉2 生成鐵酸鈣的量較少，其黏結相強度最差。

3 燒結優化配礦研究

3． 1 配礦原則及方案設計

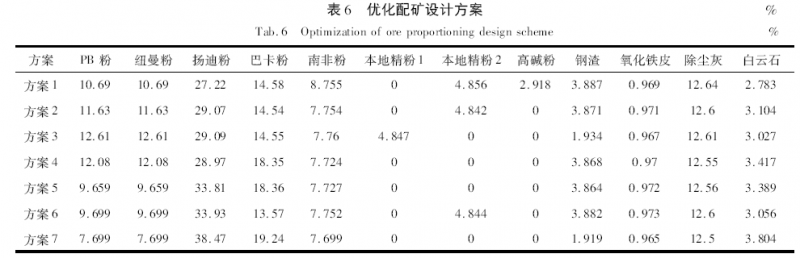

通過以上研究可知，每種鐵礦粉都有獨特的燒結高溫特性。配礦結構優化中應運用鐵礦粉互補特性，進行不同品種、比例鐵礦粉的搭配和組織，使混合礦各項高溫特性指標處于適宜水平，最終確保燒結礦質量及冶金性能滿足高爐強化需求^［7］。按照以上原則，并結合各品種含鐵料資源情況，對燒結常用8 種鐵礦粉設計了7 組燒結優化配礦方案，見表6。

3． 2 燒結杯實驗結果

3． 2． 1 燒結技術指標

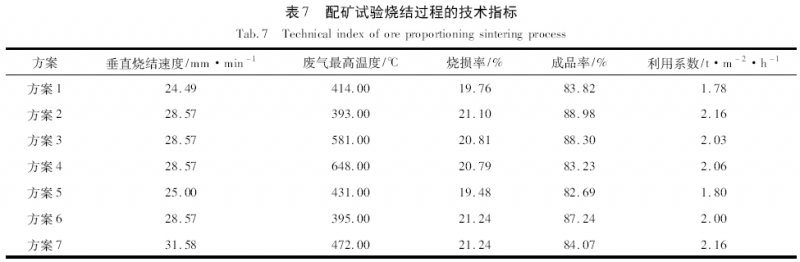

配礦試驗燒結過程技術指標見表7。由表7 可知，各組方案的成品率、燒結利用系數相差不大，其中方案2 和方案7 利用系數最高，達2． 16 t·m ^－2·h ^－1。

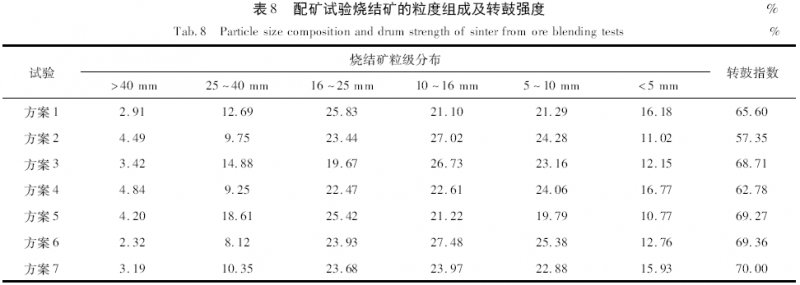

配礦試驗燒結礦的粒度組成及轉鼓指數見表8。由表8 可知，各組方案的燒結礦小粒級的比例較高，5～ 10 mm 粒級在20%左右; 各方案的轉鼓指數差別不大，平均在66，方案7 轉鼓指數最高，達到70%。

3． 2． 2 燒結礦的冶金性能

配礦試驗燒結礦的低溫還原粉化率及中溫還原性見表9。

由表9 可知，各方案低溫還原粉化率及中溫還原性相差不大，其中方案7 低溫還原粉化性能最好，還原度平均80． 31%，方案6 還原度最高，達84． 24%。

綜合以上分析，7 組燒結優化配礦方案絕大多數獲得了較好的燒結礦產量、質量及冶金性能指標。實驗結果表明: 基于鐵礦粉高溫特性互補原理的燒結優化配礦方案具有科學性和可行性^［8］; 合理運用鐵礦粉高溫特性進行燒結配礦，可以提高燒結配礦的針對性和有效性，起到“事半功倍”的效果，對提高鐵礦粉利用水平，改善燒結礦產質量指標，強化高爐冶煉，降低鐵成本等有著重要的意義^［9］。

4 生產效果

近年來，按照上述配礦互補原則及實驗結果，河鋼邯鋼配礦結構中同化性較好的澳系礦粉占比45% ～ 50%，黏結相強度較強的致密巴卡粉和南非粉配比在25% 左右，同時考慮到燒結透氣性和產量，國內精粉配比控制在5% ～ 10%，以此為框架調整并優化配礦結構，在燒結和高爐生產上取得了效果良好。435 m² 燒結機生產指標情況見表10，燒結礦質量指標情況見表11，3200 m³ 高爐生產指標情況見表12。

5 結論

( 1) 河鋼邯鋼燒結常用鐵礦粉在化學成分上存在差異，同時在同化性、液相流動性、黏結相自身強度、鐵酸鈣生成特性等高溫性能方面也存在明顯差異。

( 2) 基于鐵礦粉高溫特性互補原理的燒結優化配礦，是在全面掌握鐵礦粉常溫特性和高溫特性的基礎上，在滿足燒結礦化學成分要求的同時，實現鐵礦粉在高溫特性上互補搭配，提高燒結配礦針對性和有效性^［10］。對改善燒結礦質量指標、降低鐵成本有著重要意義。

( 3) 針對實際生產情況，基于鐵礦粉高溫特性互補原則設計的配礦方案，通過燒結杯實驗驗證了這一燒結優化配礦技術的科學性和可行性，并有效地指導了實際生產，使燒結礦質量指標能夠滿足高爐強化需求，對高爐順行、降低燃耗有著積極意義。

參考文獻

［1］鄧秋明，萬文余． 燒結優化配礦結構試驗研究［J］． 江西冶金，2001，( 4) : 16 ～ 19．

［2］王家軍，張曉冬，朱進，等． 采用線性規劃法的燒結原料配料優化［J］． 河北冶金， 2017，( 2) : 35 ～ 37．

［3］范曉慧． 鐵礦燒結優化配礦原理與技術［M］． 北京: 冶金工業出版社， 2013．

［4］吳勝利，劉宇，杜建新． 鐵礦石的燒結基礎特性之新概念［J］． 北京科技大學學報，2002，( 3) : 254 ～ 257 ．

［5］白晨光，鄒德余，等． 燒結礦配料的優化研究［C］． 中國鋼鐵年會論文集，1999．

［6］向家發，王躍飛，何志軍，等． 鐵礦粉成分對其燒結基礎特性的影響研究［J］． 燒結球團， 2016，( 2) : 32 ～ 36 ．

［7］周取定，孔令壇． 鐵礦石造塊理論及工藝［M］． 北京: 冶金工業出版社， 1992．

［8］李樹剛，李洪春，李洪濤． 提高混勻礦質量實踐［J］． 河北冶金，2011，( 11) : 26 ～ 27 + 72．

［9］習乃文，黃天正，謝良賢． 燒結技術［M］． 昆明: 云南人民出版社，1993．

［10］中南礦冶學院團礦教研室． 鐵礦粉造塊［M］． 北京: 冶金工業出版社， 1978．
